Antislug Matrijs, B

BERENKEN DE MATRIJS SNIJSPELING


Type Vorm Kwaliteit Afmeting Gewicht Prijs
1BDRRT Extreme Line mm Ø 0.25
1BDRRS Supreme Line mm Ø 0.25
1BDRRB Power Line mm Ø 0.25
1BDSRT

Extreme Line mm 0.25
1BDSRS

Supreme Line mm 0.25
1BDSRB

Power Line mm 0.25
  • Omschrijving
  • Eigenschappen
  • Bijlagen

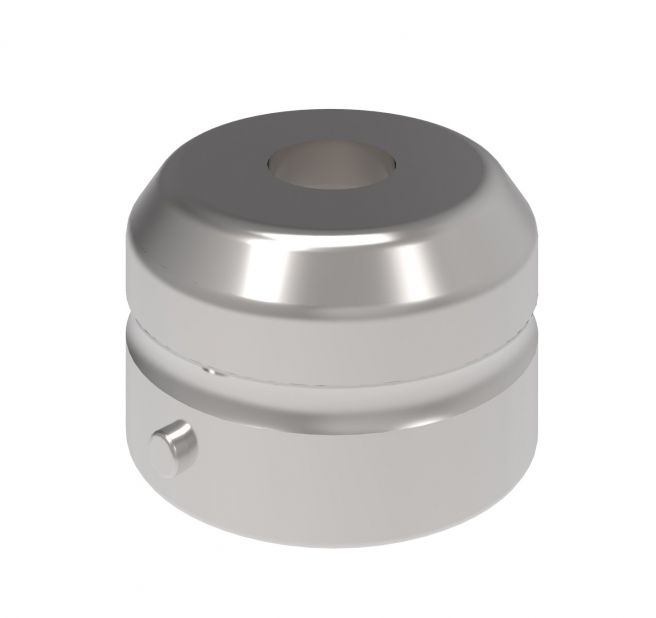

Antislug Matrijs, B Station

EXTREME LINE

  • Mate werkslagen: Extreem (>380 HPM)
  • Machinetype: Servo-Elektrisch / Hydraulisch met hoge snelheid
  • Materiaalsoort - Hardheid: HARD (Treksterkte> 45 kg/mm²)
  • Materiaaldikte: Dikte (> 3 mm)
  • Ponsbewerking: Uitkappen
  • Aantal werkslagen voor productie: hoog (> 10000)

SUPREME LINE

  • Mate werkslagen: Hoog (200 - 380 HPM)
  • Machinetype: Hydraulisch
  • Materiaalsoort - Hardheid: Medium (Treksterkte 22 - 45 kg/mm²)
  • Materiaaldikte: Medium (1.5 - 3 mm)
  • Ponsbewerking: Gedeeltelijke werkslag (>50% van ponsoppervlakte)
  • Aantal werkslagen voor productie: Medium (5000 - 10000)

POWER LINE

  • Mate werkslagen: Normaal (<200 H.P.M.)
  • Machinetype: Mechanisch
  • Materiaalsoort - Hardheid: Zacht (Treksterkte <7-25 kg/mm²)
  • Materiaaldikte: Dun (<1.5mm)
  • Ponsbewerking: Volledige Werkslag (>50% van ponsoppervlakte)
  • Aantal werkslagen voor productie: Laag (<5000)

Al onze hoge turret-matrijzen hebben standaard de antiresidu-functie.

Helling op het snijpunt waardoor de residu naar beneden wordt gedrukt.

Toepassingen: voor rond en andere vormen.

STANDAARDVORMEN EN SLEUTELPOSITIONERING

De positionering van de sleutel is gebaseerd op de volgende tabel, tenzij anders gevraagd. (Tekeningen van gereedschap van bovenaf gezien). Als u sleutels met verschillende posities nodig heeft of in geval van speciale bewerkingen, geef dan de vereiste sleutelpositie door.

OPTIONEEL

Haakse rand met haakse verjonging.

Zowel randdeel als verjongingsdeel zijn recht.

Allemaal Taps

Allemaal Taps

Residu afdrijver

Vernauwende tapsheid op snijpositie. Beste vorm voor het verdrijven van residu.

MEERPRIJS VOOR SNIJSPLEET <0.1 mm

Als de speling van de matrijs <0.1 mm is, overweeg dan + 25% extra kosten voor deze optie.

MEERPRIJS VOOR MATRIJZEN MET AFMETING <2.0 mm

Als de minimum afmeting van de matrijs <2.0 mm is, overweeg dan + 25% extra kosten voor deze optie.
