Matrijs - sleufgat | grote 2

BEREKEN DE MATRIJS SNIJSPELING


Type Vorm Kwaliteit Afmeting Gewicht Prijs
22DODT Extreme Line 0-76.20 mm 0.3
22DODB Power Line 0-76.20 mm 0.3
  • Omschrijving
  • Eigenschappen
  • Bijlagen

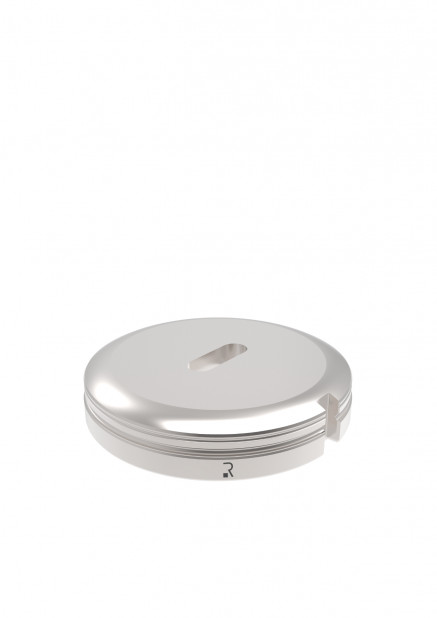

Matrijs voor standard en smart serie sleufgat, Grote 2

EXTREME LINE

Inclusief RLP-HPL coating or RLP - Zinc Free coating naar keuze.

Om het juiste gereedschap te kiezen voor uw productie kunt u de volgende richtlijn aanhouden:

  • Mate werkslagen: Extreem (>380 H.P.M.)
  • Machinetype: Servo-Elektrisch / Hydraulisch met hoge snelheid
  • Materiaalsoort - Hardheid: HARD (Treksterkte > 45 kg/mm²)
  • Materiaaldikte: Dikte (> 3 mm)
  • Ponsbewerking: Uitkappen
  • Aantal werkslagen voor productie: groot (>10000 hits)

POWER LINE

Om het juiste gereedschap te kiezen voor uw productie kunt u de volgende richtlijn aanhouden:

  • Mate werkslagen: Normaal (<200 H.P.M.)
  • Machinetype: Mechanisch
  • Materiaalsoort - Hardheid: Zacht (Treksterkte 7~25 kg/mm²)
  • Materiaaldikte: Dun (<1,5 mm)
  • Ponsbewerking: Volledige Werkslag
  • Aantal werkslagen voor productie: klein (<5000 hits)

STANDAARDVORMEN EN INDEXCEERPOSITIES

De belangrijkste indexceerposities zijn gebaseerd op de onderstaande tabel, tenzij anders aangegeven. (Matrijsaanzicht vanaf de bovenkant van een matrijs).

Als u indexceerposities nodig heeft met verschillende posities of in het geval van specials, laat ons dan weten welke indexceerpositie vereist is.

OP AANVRAAG

MEERPRIJS VOOR SNIJSPLEET < 1,5 mm

Als de speling van de matrijs <0.1 mm is, overweeg dan + 25% extra kosten voor deze optie.

MEERPRIJS VOOR PONSEN MET AFMETING < 2,0 MM

Als de minimum afmeting van de matrijs 2.0 mm, overweeg dan + 25% extra kosten voor deze optie.
