MPG75

Polyurethane inzetstukken en hun houders zijn ontworpen om een goede kwaliteit te garanderen voor het buigen van grote radii.

Een dergelijke oplossing biedt twee belangrijke voordelen: kantspoorvrij product en nauwkeurige radius.

Het polyurethaan inzetstuk wordt in het center van de buiglijn samengedrukt tijdens het kanten en kan plaatmateriaal rond een radiusgereedschap vormen. Eigenlijk werkt het als een matrijs die vervormt rond de radius van het bovengereedschap.

Houd rekening met de maximale plaatdikte die gebruikt wordt voor deze applicatie.

Rolleri biedt verschillende polyurethaan inzetstukken met verschillende afmetingen volgens de benodigde straal.

Qua profielhoek kunnen wij verschillende inzetstukken (bredere opening) of inzetstukken met een opening aanbieden. Deze opening geeft meer compressie en kan kleinere hoeken buigen.

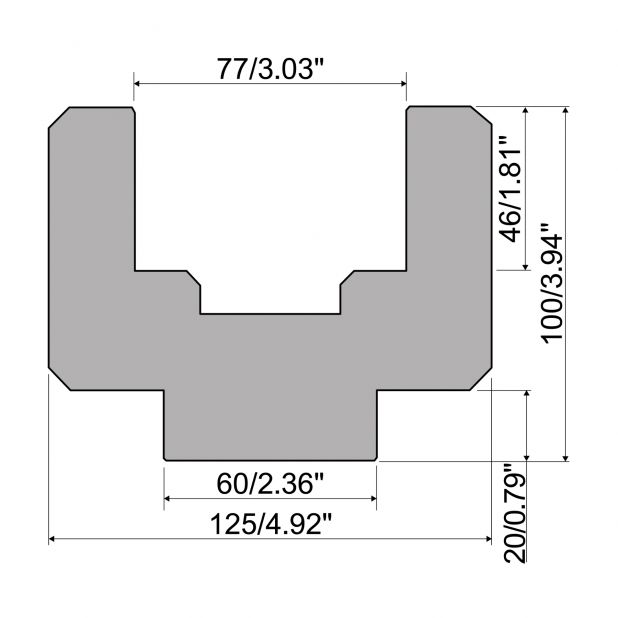

De inzetstukhouders moeten eventuele vervormingen van polyurethaan inzetstukken beperken, zodat het vervormen alleen gebeurd door invloed van het bovengereedschap. Elke insert heeft een eigen houder, zodat vervormingen worden begeleid.

Het laatste element om rekening mee te houden is PSTCON: een set eindplaten om de inserts aan beide uiteinden op te sluiten om ongecontroleerde vervormingen te voorkomen. Een dergelijke vervorming van het inzetstuk aan de uiteinden kan profiel en hoek vervormingen veroorzaken, aangezien de hoek de laatste 100 mm (3,94 '') meer open kan zijn. Deze oplossing wordt meestal gebruikt met radiusgereedschapshouders in hoofdstuk R1, R2, R3 en R4 met respectievelijke radiusgereedschappen.
