Matrijs, MT-Stijl MTE4

BEREKEN DE MATRIJS SNIJSPELING


Type Vorm Kwaliteit Afmeting Gioco Matrice Gewicht Prijs
64DRET Extreme Line mm Ø mm 0.25
64DRES Supreme Line mm Ø mm
64DREB Power Line mm Ø mm
64DSET

Extreme Line mm mm
64DSES

Supreme Line mm mm
64DSEB

Power Line mm mm
  • Omschrijving
  • Eigenschappen
  • Bijlagen

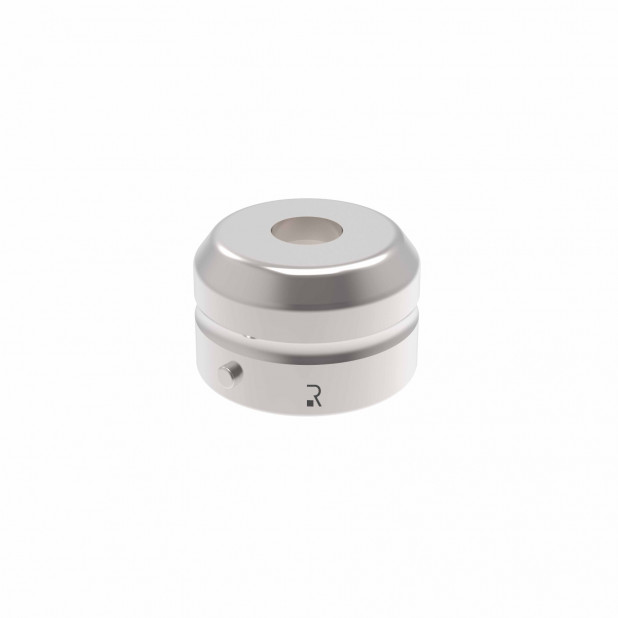

Matrijs voor multitool, MT-Stijl MTE4. Compatibel met: Mate MTE4, Ultra IMT3, Ultra MT3

EXTREME LINE

Inclusief RLP-HPL-coating of RLP - Zinc Free coating naar keuze.

Om het juiste gereedschap te kiezen voor uw productie kunt u de volgende richtlijn aanhouden:

  • Mate werkslagen: Extreem (>380 H.P.M.)
  • Machinetype: Servo-Elektrisch / Hydraulisch met hoge snelheid
  • Materiaalsoort - Hardheid: HARD (Treksterkte > 45 kg/mm²)
  • Materiaaldikte: Dikte (> 3 mm)
  • Ponsbewerking: Uitkappen
  • Aantal werkslagen voor productie: hoog (>10000 hits)

SUPREME LINE

Om het juiste gereedschap te kiezen voor uw productie kunt u de volgende richtlijn aanhouden:

  • Mate werkslagen: Hoog (200~380 H.P.M.)
  • Machinetype: Hydraulisch
  • Materiaalsoort - Hardheid: Medium (Treksterkte 22~45 kg/mm²)
  • Materiaaldikte: Medium (1.5~3mm)
  • Ponsbewerking: Gedeeltelijke werkslag (>50% van ponsoppervlakte)
  • Aantal werkslagen voor productie: Medium (5000 - 10000)

POWER LINE

  • Mate werkslagen: Normaal (<200 H.P.M.)
  • Machinetype: Mechanisch
  • Materiaalsoort - Hardheid: Zacht (Treksterkte <7-25 kg/mm²)
  • Materiaaldikte: Dun (<1.5mm)
  • Ponsbewerking: Volledige Werkslag (>50% van ponsoppervlakte)
  • Aantal werkslagen voor productie: Laag (<5000)

All our Thick Turret dies are standard antislug.

Vernauwende tapsheid op snijpositie. Beste vorm voor het verdrijven van residu.

Applications: for shaped and special shapes

STANDAARDVORMEN EN INDEXCEERPOSITIES

De belangrijkste indexceerposities zijn gebaseerd op de onderstaande tabel, tenzij anders aangegeven. (Matrijsaanzicht vanaf de bovenkant van een matrijs).

Als u indexceerposities nodig heeft met verschillende posities of in het geval van specials, laat ons dan weten welke indexceerpositie vereist is

OP AANVRAAG

HAANKSE RAND MET HAAKSE VERJONGING.

Zowel randdeel als verjongingsdeel zijn recht.

Applications: for round shape

ALLEMAAL TAPS

Allemaal Taps

STRAIGHT EDGE WITH TAPER RELIEF

Cutting edge is straight, Relief part is tapered.

Applications: for blanking, heel tool, dies with less than 0.1 mm clearance for shaped

MEERPRIJS VOOR SNIJSPLEET <0.1 mm

Als de speling van de matrijs <0.1 mm is, overweeg dan + 25% extra kosten voor deze optie.

MEERPRIJS VOOR MATRIJZEN MET AFMETING <2.0 mm

Als de minimum afmeting van de matrijs <2.0 mm is, overweeg dan + 25% extra kosten voor deze optie.
