RVHD2.5
| Type | Lengte | Gewicht | Model | Prijs | |
|---|---|---|---|---|---|
| RVHD2.5.500 | 500 mm | 67.5 |
|
||
| RVHD2.5.250 | 250 mm | 27.0 |
|
||
| RVHD2.5/SP | Veer |
|
|||
| RVHD2.5/IN | Insert |
|
|||
| RVHD2.5/DO | Pen |
|
|||
| RVHD2.5/U | U Clip |
|
.jpg)
.jpg){kind=link}
- Omschrijving
- Eigenschappen

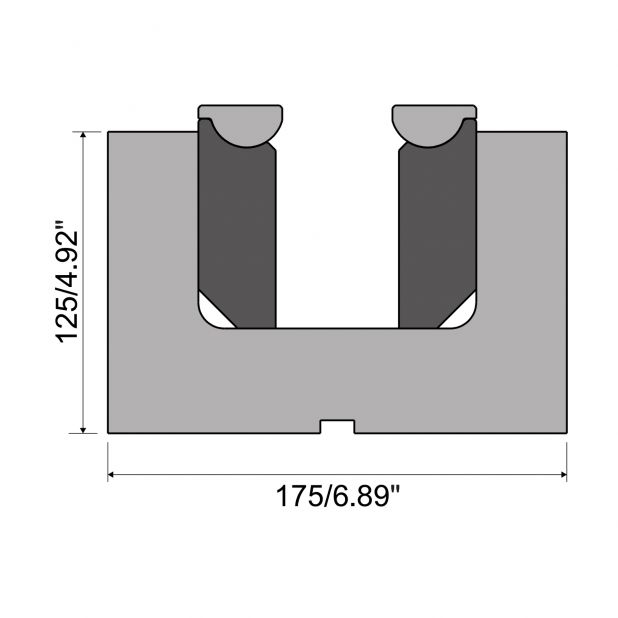

Verstelbare V-groef Rolla-V matrijs 42 Cr. Max.capaciteit 2500 kN/m. Minimale "V" 28 mm. Maximale "V" 69 mm."

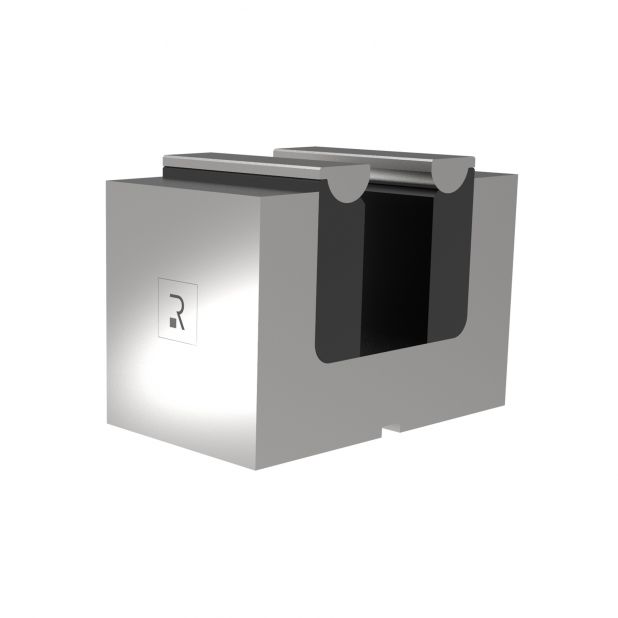

Verstelbare ROLLA-V
Alle voordelen beschreven voor Rolla-V-matrijzen zijn ook van toepassing op de verstelbare modellen. De V-opening is verstelbaar en ieder HD-model 2, 2.5, 3 & 4 heeft zijn eigen parameters. Bovengereedschap voor ieder individueel model en te realiseren product worden specifiek afgestemd. Er zijn 3 soorten inzetstukken voor al deze verstelbare modellen, vlakke stijl voor normaal kanten, concave stijl voor het produceren van een volledige radius 'U'- kanalen in één zettinghit, en tenslotte “Pacman”-style inserts voor het produceren van vlakke type kanalen. Een standaard ondergereedschap voor al deze bewerkingen.
HANDGREPEN INBEGREPEN
Om matrijzen model RVPV3- en RVHD-series eenvoudiger te verplaatsen zijn de matrijzen voorzien van handvatten die gemonteerd kunnen worden aan de reeds aangebrachte schroefgaten. Dergelijke handgrepen maken manuele gereedschapswissel mogelijk (als het gewichtslimiet dit toelaat) en gebruiksvriendelijke handling. Dankzij deze oplossing is het plaatsen en verwijderen van de matrijs eenvoudig en veilig.
| Max. belasting kN/m | 2500 | ||
| Min. Equivalent "v" | Flat inserts | 25 mm | 0.984 in |
| Max. Equivalent "v" | Flat inserts | 65 mm | 2.559 in |
| Max. Materiaaldikte | Flat inserts | 10 mm | 0.393 in |
| Min. Buitenradius | concave inserts | 15 mm | 0.590 in |
| Max. Buitenradius | concave inserts | 27 mm | 1.062 in |
| Max. Materiaaldikte | concave inserts | 4 mm | 0.157 in |
| Equivalent "V" | V inserts | 18 mm | 0.708 in |
| Min. breedte U-profile | V inserts | 35 mm | 1.377 in |
| Max. breedte U-profile | V inserts | 72 mm | 2.834 in |
| Buiten buigradius min/max | V inserts | 4-9 mm | 0.157-0.354 in |
| Max. Materiaaldikte | V inserts | 2 mm | 0.078 in |
ACCESSORIES
RVX1: VET
RVX1-vet is een smeermiddel op litiumbasis met specifieke eigenschappen. Dankzij de additieven kan het een hoge werkbelasting en compressie aan. Het beschermt de componenten die aan wrijving onderhevig zijn en is daarom geschikt om de lagerschalen van de meedraaiende oplegassen te beschermen tegen slijtage en oppervlakte verruwing. De enkele verpakking bevat 500 g vet.
RVX-TAPE: BESCHERMING
Voor kantspoorvrij kanten is RVX-TAPE de juiste toepassing voor Rolla-V-matrijzen. Deze tape is gemaakt van een composietmateriaal dat bestand is tegen compressie en tegelijkertijd wrijving tussen plaat en gereedschap vermijdt.
RV-TO: SPECIAAL ONDERHOUDSGEREEDSCHAP
Dit speciaalgereedschap is ontworpen om gemakkelijk onderhoud te plegen aan veer en borgpen. Dankzij de RV-TO kan deze operatie veilig en nauwkeurig uitgevoerd worden voor een snelle vervanging van versleten onderdelen.
