RVM2.5_12.7
Type | Lengte | Gewicht | Model | Prijs | |
---|---|---|---|---|---|
RVM2.5.500.12,7 | 500 mm | 44 | |||
RVM2.5.250 | 250 | 22 | |||
RVM2.5/SP | Veer | ||||
RVM2.5/IN | Insert | ||||
RVM2.5/DO | Pen | ||||
RVM2.5/U | U clip |
Exclusief Online-prijs
- Omschrijving
- Eigenschappen
- Bijlagen

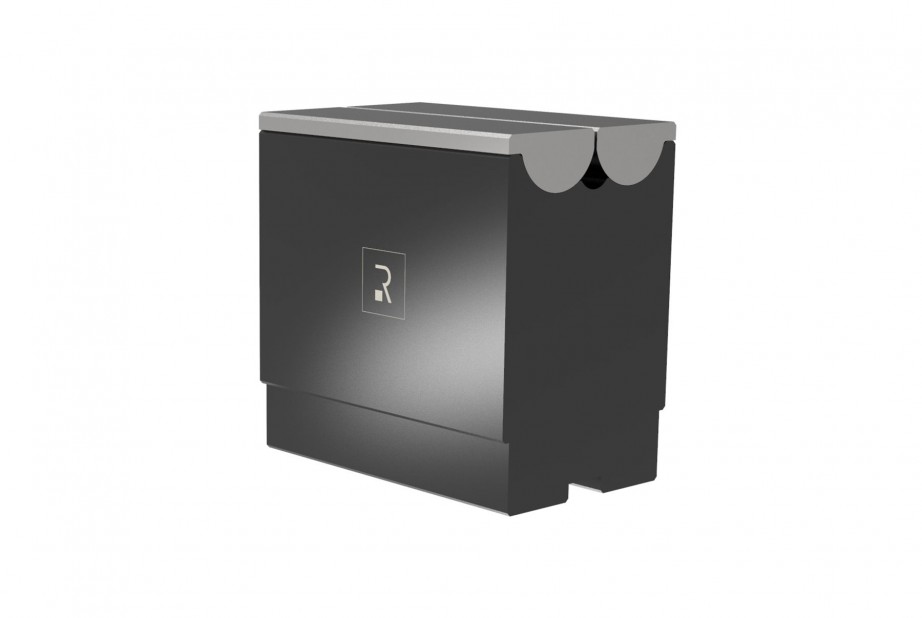

Rolla-V matrijs met gefreesde groef 12,7 x 19 mm. RVM series in 42 Cr. Max.belasting 2000 kN/m. Minimale buighoek 46°.
Beschikbaarheid | Op voorraad |
---|---|
Type | Model 2.5 |
Serie | RVM series |
Product type | Matrijs |
Capaciteit | 2000 kN/m max. |
Materiaal | 42Cr: 900-1150 N/mm2 |
Hoogte | 100 |
Maximaal aanbevolen dikte | 5 |
Met V | 28 |
Note | Materiaal inserts: D2 doorgehard met vacuümkamer op 61 HRC (Rockwell) |
Rolla-V-matrijzen onderscheiden zich van conventionele matrijzen dankzij twee meedraaiende oplegvlakken waar plaatmateriaal op gepositioneerd wordt voor het kanten. Tijdens het buigen begeleiden de oplegvlakken het plaatmateriaal en verminderen substantieel de wrijvingsweerstand en minimale beenlengte. Dit matrijstype werkt volgens de principes van zwenkbuigen en daarom is de reactie van het plaatwerk verschillend ten opzichte van conventioneel kanten. In geval van perforaties en uitkappingen nabij of op de buiglijn dan vervormen de profielen niet of nauwelijks.
- Plaatmateriaal wordt continu ondersteund tijdens kanten
- Inwendige wrijving wordt tot een minimum beperkt en daardoor geen of nauwelijks kantsporen
- Interne buigradius benadert de radius van het bovengereedschap
HANDGREPEN INBEGREPEN
Om matrijzen model RVM, RVPV3- en RVHD-series eenvoudiger te verplaatsen zijn de matrijzen voorzien van handvatten die gemonteerd kunnen worden aan de reeds aangebrachte schroefgaten. Dergelijke handgrepen maken manuele gereedschapswissel mogelijk (als het gewichtslimiet dit toelaat) en gebruiksvriendelijke handling. Dankzij deze oplossing is het plaatsen en verwijderen van de matrijs eenvoudig en veilig.
Materiaaldikte | 2,0 mm/0,078 in | 4,0 mm/0,157 in | 6,0 mm/0,236 in |
Bij"V" | 28 mm/1,102 in | 28 mm/1,102 in | 28 mm/1,102 in |
Max. belasting kN/m | 2000 | 2000 | 2000 |
Min. Buighoek | 46° | 46° | 55° |
Benodigde perskracht - staal* | 100 | 470 | 1960 |
Benodigde perskracht - Roestvrij staal** | 150 | 730 | 1000 |
Min. Buitenbeenlengte | 18.6 mm/0,732 in | 18.6 mm/0,732 in | 18.6 mm/0,732 in |
Max. Buitenradius | 13.2 mm/0,519 in | 12.0 mm/0,472 in | 9.8 mm/0,385 in |
*Benodigde perskracht - staal max.450 N/mm2
**Benodigde perskracht - Roestvrij staal max.700 N/mm2
ACCESSORIES
RVX1: VET
RVX1-vet is een smeermiddel op litiumbasis met specifieke eigenschappen. Dankzij de additieven kan het een hoge werkbelasting en compressie aan. Het beschermt de componenten die aan wrijving onderhevig zijn en is daarom geschikt om de lagerschalen van de meedraaiende oplegassen te beschermen tegen slijtage en oppervlakte verruwing. De enkele verpakking bevat 500 g vet.
RVX-TAPE: BESCHERMING
Voor kantspoorvrij kanten is RVX-TAPE de juiste toepassing voor Rolla-V-matrijzen. Deze tape is gemaakt van een composietmateriaal dat bestand is tegen compressie en tegelijkertijd wrijving tussen plaat en gereedschap vermijdt.
RV-TO: SPECIAAL ONDERHOUDSGEREEDSCHAP
Dit speciaalgereedschap is ontworpen om gemakkelijk onderhoud te plegen aan veer en borgpen. Dankzij de RV-TO kan deze operatie veilig en nauwkeurig uitgevoerd worden voor een snelle vervanging van versleten onderdelen.
