RVHD4
| Type | Lengte | Gewicht | Model | Prijs | |
|---|---|---|---|---|---|
| RVHD4.500 | 500 mm | 200,0 |
|
||
| RVHD4.200 | 200 mm | 80,0 |
|
||
| RVHD4/SP | Veer |
|
|||
| RVHD4/IN | Insert |
|
|||
| RVHD4/DO | Pen |
|
|||
| RVHD4/U | U Clip |
|
.jpg)
.jpg){kind=link}
- Omschrijving
- Eigenschappen

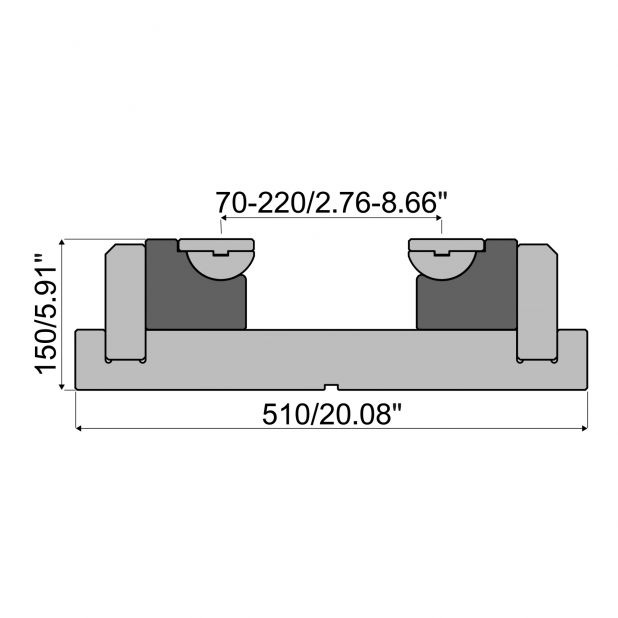

Verstelbare V" Rolla-v die in 42 Cr. Max.belasting 3500 kN/m. Minimale "V" 39 mm. Maximale "V" 118 mm.

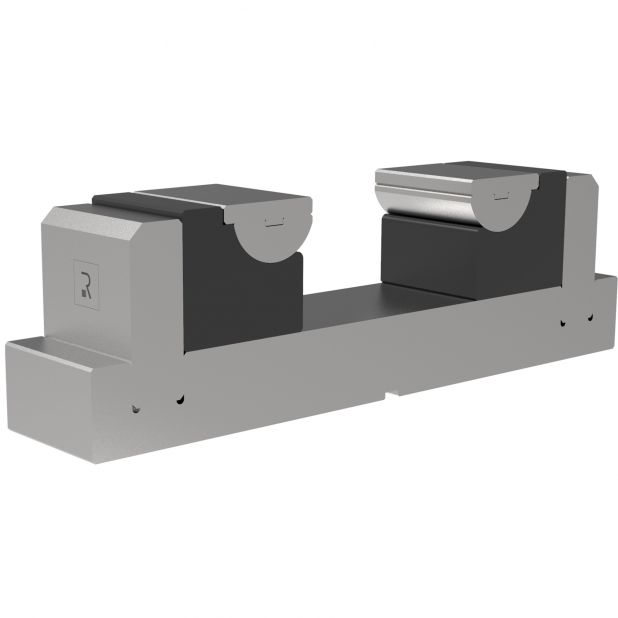

Verstelbare ROLLA-V
Alle voordelen beschreven voor Rolla-V-matrijzen zijn ook van toepassing op de verstelbare modellen. De V-opening is verstelbaar en ieder HD-model 2, 2.5, 3 & 4 heeft zijn eigen parameters.
Bovengereedschap voor ieder individueel model en te realiseren product worden specifiek afgestemd.
HANDGREPEN INBEGREPEN
Om matrijzen model RVPV3- en RVHD-series eenvoudiger te verplaatsen zijn de matrijzen voorzien van handvatten die gemonteerd kunnen worden aan de reeds aangebrachte schroefgaten. Dergelijke handgrepen maken manuele gereedschapswissel mogelijk (als het gewichtslimiet dit toelaat) en gebruiksvriendelijke handling. Dankzij deze oplossing is het plaatsen en verwijderen van de matrijs eenvoudig en veilig.
| Max. belasting (kN/m) | 3500 | ||
| Min. Equivalent "v" | Flat inserts | 60 mm | 2.362 in |
| Max. Equivalent "v" | Flat inserts | 210 mm | 8.2670 in |
| Max. Materiaaldikte | Flat inserts | 26 mm | 1.023 in |
| Max. Buitenradius | concave inserts | 40 mm | 1.574 in |
| Max. Buitenradius | concave inserts | 65 mm | 2.559 in |
| Max. Materiaaldikte | concave inserts | 12 mm | 0.472 in |
| Equivalent "V" | V inserts | 40 mm | 1.574 in |
| Max. breetde U-profile | V inserts | 72.5 mm | 2.854 in |
| Max. breetde U-profile | V inserts | 220 mm | 48.661 in |
| Buigradius buiten min/max | V inserts | 5-20 mm | 0.196-0.787 in |
| Max. Materiaaldikte | V inserts | 5 mm | 0.196 in |
ACCESSOIRES
RVX1: VET
RVX1-vet is een smeermiddel op litiumbasis met specifieke eigenschappen. Dankzij de additieven kan het een hoge werkbelasting en compressie aan. Het beschermt de componenten die aan wrijving onderhevig zijn en is daarom geschikt om de lagerschalen van de meedraaiende oplegassen te beschermen tegen slijtage en oppervlakte verruwing. De enkele verpakking bevat 500 g vet.
RVX-TAPE: BESCHERMING
Voor kantspoorvrij kanten is RVX-TAPE de juiste toepassing voor Rolla-V-matrijzen. Deze tape is gemaakt van een composietmateriaal dat bestand is tegen compressie en tegelijkertijd wrijving tussen plaat en gereedschap vermijdt
RV-TO: SPECIAAL ONDERHOUDSGEREEDSCHAP
Dit speciaalgereedschap is ontworpen om gemakkelijk onderhoud te plegen aan veer en borgpen. Dankzij de RV-TO kan deze operatie veilig en nauwkeurig uitgevoerd worden voor een snelle vervanging van versleten onderdelen.
