RVXT-2
| Type | Lengte | Gewicht | Model | Prijs | |
|---|---|---|---|---|---|
| RVXT-2.050 | 50 mm | 1.00 |
|
||
| RVXT-2.440s | 440 mm F | 8.80 |
|
||
| RVXT-2.100 | 100 mm | 2.00 |
|
||
| RVXT-2.200 | 200 mm | 4.00 |
|
||
| RVXT-2.500 | 500 mm | 10.00 |
|
||
| RVXT-2/SP | Veer |
|
|||
| RVXT-2/IN 250 | 250 | Insert |
|
||
| RVXT-2/IN 100 | 100 | Insert |
|
||
| RVXT-2/IN 90 | 90 | Insert - set |
|
||
| RVXT-2/U | U Clip |
|
- Omschrijving
- Eigenschappen

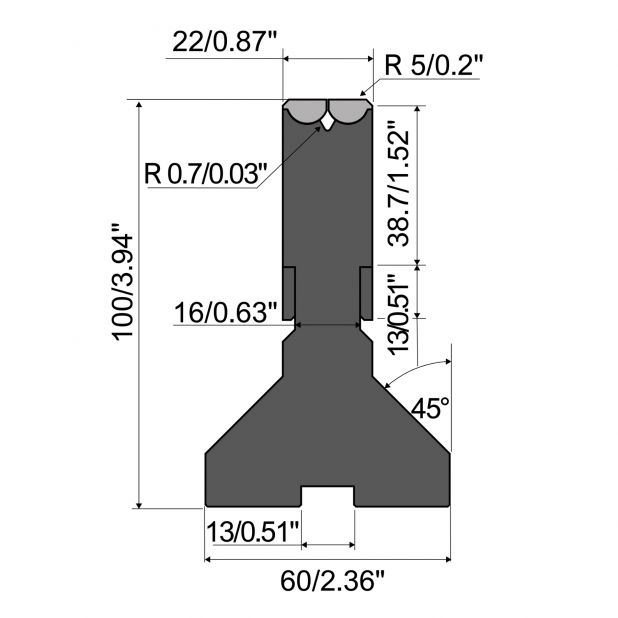

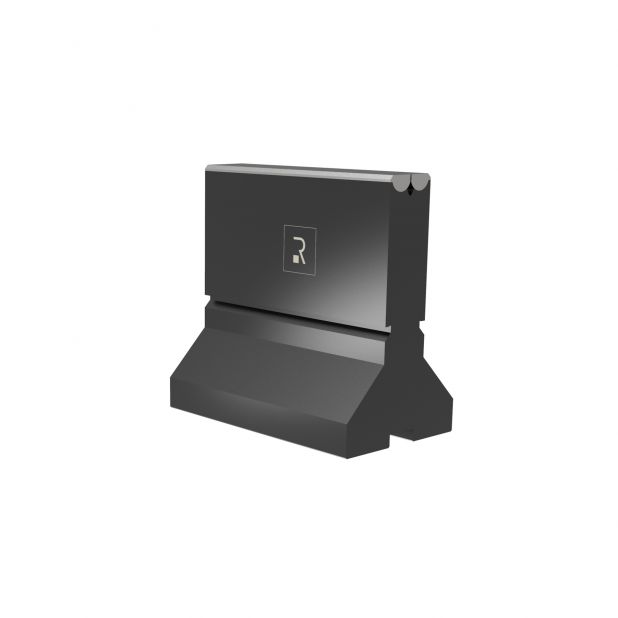

Rolla-V matrijs XT Series gereedschapsstaal 42 Cr. Max.capaciteit 500 kN/m. Minimale buighoek 60°.
De Rolla-V XT serie matrijzen zijn uitermate geschikt voor:
- Maken van korte tegenzettingen dankzij de dunne schacht;
- Kanten van plaatmateriaal met perforaties en vervormingen dichtbij de buiglijn;
- Buigen van kleinere beenlengtes dan conventionele matrijzen
- Uitermate geschikt voor producten met schuine uitkapingen
- Profielen met gaten of andere perforaties bij de buiglijn vervormen niet;
MIN. BEENLENGTE - Staal
| Radius Bovengereedschap | R0.5 mm | R0.019 in | R1.0 mm | R0.039 in |
| Materiaaldikte 0.8 mm 0.031" | 4.9 mm | 0.19 in | 4.7 mm | 0.18 in |
| Materiaaldikte 1.0 mm 0.039" | 5.5 mm | 0.22 in | 5.4 mm | 0.21 in |
| Materiaaldikte 1.5 mm 0.059" | 6.0 mm | 0.24 in | 6.1 mm | 0.24 in |
| Materiaaldikte 2.0 mm 0.078" | 5.8 mm | 0.23 in | 6.6 mm | 0.26 in |
Benodigde perskracht - Staal
| Radius Bovengereedschap | R0.2 mm | R0.007 in | R1.0 mm | R0.039 in | R3.0 mm | R0.11 in |
| Materiaaldikte 0.3 mm 0.01" | 40 kN/m | 50 kN/m | 50 kN/m | |||
| Materiaaldikte 0.5 mm 0.019" | 50 kN/m | 50 kN/m | 50 kN/m | |||
| Materiaaldikte 0.8 mm 0.031" | 70 kN/m | 80 kN/m | 90 kN/m | |||
| Materiaaldikte 1.0 mm 0.039" | 80 kN/m | 100 kN/m | 130 kN/m | |||
| Materiaaldikte 1.2 mm 0.04" | 110 kN/m | 140 kN/m | 180 kN/m | |||
| Materiaaldikte 1.6 mm 0.06" | 200 kN/m | 220 kN/m | 250 kN/m | |||
| Materiaaldikte 2.0 mm 0.078" | 300 kN/m | 330 kN/m | ||||
| Materiaaldikte 2.3 mm 0.09" | 400 kN/m | 420 kN/m | ||||
| Materiaaldikte | 1.2 mm | 2.0 mm |
| Bij "V" | 10 mm | 10 mm |
| Max. belasting kN/m | 500 | 500 |
| Min. Buighoek | 60° | 60° |
| Benodigde perskracht - staal* | 120 | 320 |
| Benodigde perskracht - Roestvrij staal** | 170 | 370 |
| Min. Buitenbeenlengte [mm] - Staal | 4.9 mm | 6.0 mm |
| Min. Buitenbeenlengte [mm] - Roestvrij staal | 3.3 | 2.4 |
*Benodigde perskracht - Staal max.450 N/mm2
**Benodigde perskracht - Roestvrij staal max.700 N/mm2
ACCESSORIES
RVX1: VET
RVX1-vet is een smeermiddel op litiumbasis met specifieke eigenschappen. Dankzij de additieven kan het een hoge werkbelasting en compressie aan. Het beschermt de componenten die aan wrijving onderhevig zijn en is daarom geschikt om de lagerschalen van de meedraaiende oplegassen te beschermen tegen slijtage en oppervlakte verruwing. De enkele verpakking bevat 500 g vet.
RVX-TAPE: BESCHERMING
Voor kantspoorvrij kanten is RVX-TAPE de juiste toepassing voor Rolla-V-matrijzen. Deze tape is gemaakt van een composietmateriaal dat bestand is tegen compressie en tegelijkertijd wrijving tussen plaat en gereedschap vermijdt.
RV-TO: SPECIAAL ONDERHOUDSGEREEDSCHAP
Dit speciaalgereedschap is ontworpen om gemakkelijk onderhoud te plegen aan veer en borgpen. Dankzij de RV-TO kan deze operatie veilig en nauwkeurig uitgevoerd worden voor een snelle vervanging van versleten onderdelen.
