RVHD3
Type | Lengte | Gewicht | Model | Prijs | |
---|---|---|---|---|---|
RVHD3.500 | 500 mm | 98,0 | |||
RVHD3.200 | 200 mm | 38,1 | |||
RVHD3/SP | Veer | ||||
RVHD3/IN | Insert | ||||
RVHD3/DO | Pen | ||||
RVHD3/U | U Clip |
Exclusief Online-prijs
- Omschrijving
- Eigenschappen
- Bijlagen

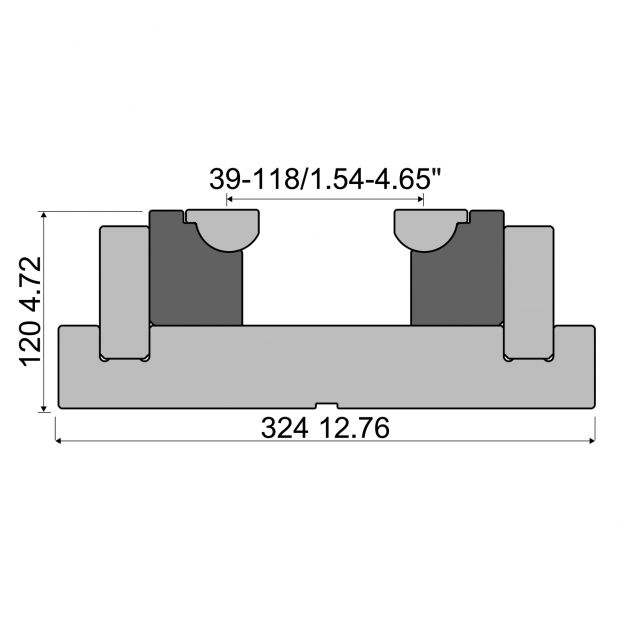

Verstelbare V" Rolla-v die in 42 Cr. Max.belasting 3500 kN/m. Minimale "V" 39 mm. Maximale "V" 118 mm.
Beschikbaarheid | Op voorraad |
---|---|
Type | Model HD |
Serie | Verstelbare matrijzen |
Product type | Verstelbare matrijzen |
Capaciteit | 3500 kN/m max. |
Materiaal | 42Cr: 900-1150 N/mm2 |
Hoogte | 120 |
V | 39-118 |
Maximaal aanbevolen dikte | 6,3 |
Met V | 38 |
Note | Materiaal inserts: Toolox33 |

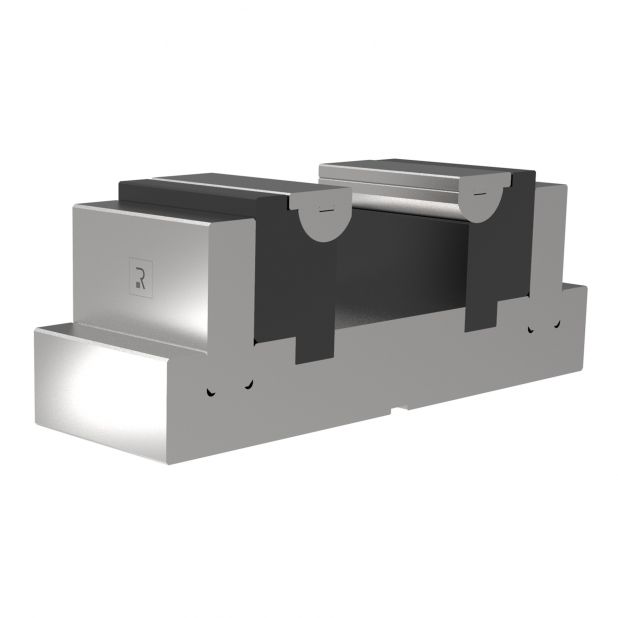

Verstelbare ROLLA-V
Alle voordelen beschreven voor Rolla-V-matrijzen zijn ook van toepassing op de verstelbare modellen. De V-opening is verstelbaar en ieder HD-model 2, 2.5, 3 & 4 heeft zijn eigen parameters. Bovengereedschap voor ieder individueel model en te realiseren product worden specifiek afgestemd. Er zijn 3 soorten inzetstukken voor al deze verstelbare modellen, vlakke stijl voor normaal kanten, concave stijl voor het produceren van een volledige radius 'U'- kanalen in één zettinghit, en tenslotte “Pacman”-style inserts voor het produceren van vlakke type kanalen. Een standaard ondergereedschap voor al deze bewerkingen.
HANDGREPEN INBEGREPEN
Om matrijzen model RVPV3- en RVHD-series eenvoudiger te verplaatsen zijn de matrijzen voorzien van handvatten die gemonteerd kunnen worden aan de reeds aangebrachte schroefgaten. Dergelijke handgrepen maken manuele gereedschapswissel mogelijk (als het gewichtslimiet dit toelaat) en gebruiksvriendelijke handling. Dankzij deze oplossing is het plaatsen en verwijderen van de matrijs eenvoudig en veilig.
Max. belasting (kN/m) | 3500 | ||
Min. Equivalent "v" | Flat inserts | 30 mm | 1.181 in |
Max. Equivalent "v" | Flat inserts | 110 mm | 4.330 in |
Max. Materiaaldikte | Flat inserts | 16 mm | 0.629 in |
Min. Buitenradius | concave inserts | 20 mm | 0.787 in |
Max. Buitenradius | concave inserts | 40 mm | 1.574 in |
Max. Materiaaldikte | concave inserts | 8 mm | 0.314 in |
Equivalent "V" | V inserts | 25 mm | 0.984 in |
Min. breetde U-profile | V inserts | 45 mm | 1.771 in |
Max. breetde U-profile | V inserts | 120 mm | 4.724 in |
Buigradius buiten min/max | V inserts | 5-12.5 mm | 0.196-0.492 in |
Max. Materiaaldikte | V inserts | 3 mm | 0.118 in |
ACCESSORIES
RVX1: VET
RVX1-vet is een smeermiddel op litiumbasis met specifieke eigenschappen. Dankzij de additieven kan het een hoge werkbelasting en compressie aan. Het beschermt de componenten die aan wrijving onderhevig zijn en is daarom geschikt om de lagerschalen van de meedraaiende oplegassen te beschermen tegen slijtage en oppervlakte verruwing. De enkele verpakking bevat 500 g vet.
RVX-TAPE: BESCHERMING
Voor kantspoorvrij kanten is RVX-TAPE de juiste toepassing voor Rolla-V-matrijzen. Deze tape is gemaakt van een composietmateriaal dat bestand is tegen compressie en tegelijkertijd wrijving tussen plaat en gereedschap vermijdt.
RV-TO: SPECIAAL ONDERHOUDSGEREEDSCHAP
Dit speciaalgereedschap is ontworpen om gemakkelijk onderhoud te plegen aan veer en borgpen. Dankzij de RV-TO kan deze operatie veilig en nauwkeurig uitgevoerd worden voor een snelle vervanging van versleten onderdelen.
