ROL2 HYDRAULISCH
Snelopnamesysteem onderzijde, Hydraulisch, voor R1 matrijzen, lengte 150 mm
ROL2 MANUEEL
| Type | Lengte | Tafel | Type | Prijs | |
|---|---|---|---|---|---|
| ROL2 MAN 60-C | 1075 mm | 60 mm | Front and rear clamps + die holder base 60 |
|
|

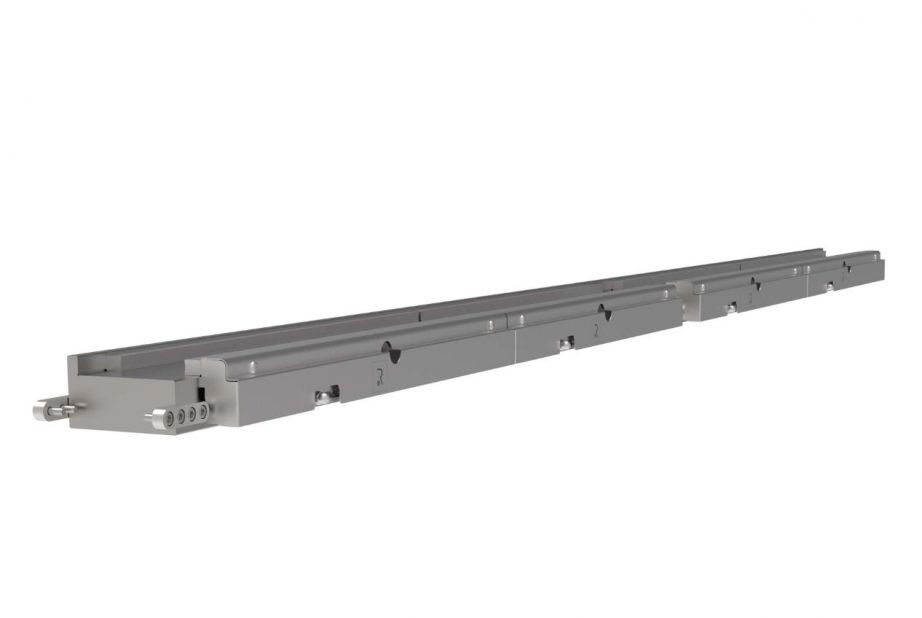

| ROL2 MAN 90-C | 1075 mm | 90 mm | Front and rear clamps + die holder base 90 + inserts |
|
|
| ROL2 CLAMP1 MAN | 500 mm | 60 mm | Front and rear clamps |
|
|
| ROL2 CLAMP1 MAN 90 | 500 mm | 90 mm | Front and rear clamps + inserts |
|
|
| ROL2 CLAMP1 MAN F | 500 mm | 60 mm | Front clamps + inserts |
|
|

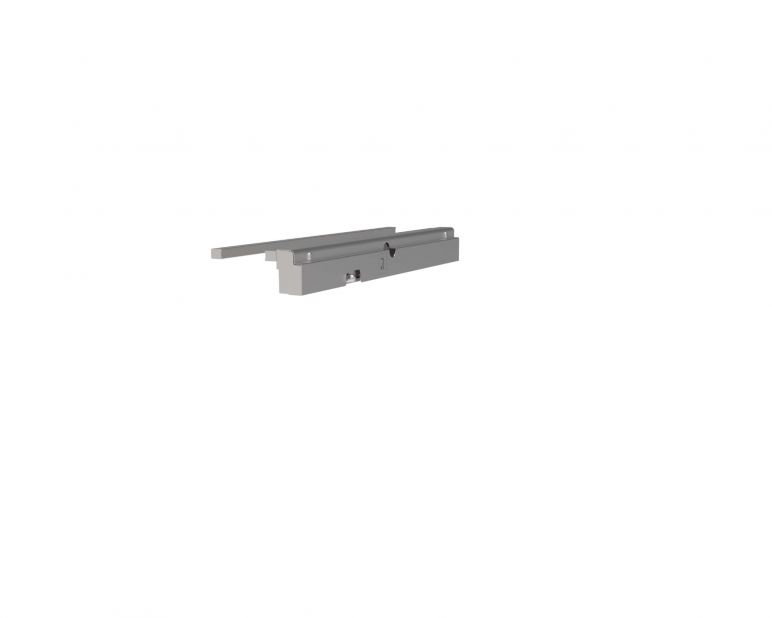

| ROL2 CLAMP1 MAN 90-F | 500 mm | 90 mm | Front clamp |
|
- Omschrijving
- Eigenschappen
Snelopnamesysteem onderzijde, Manueel, voor R1 matrijzen, lengte 150 mm
(exclusief verpakking en transport)

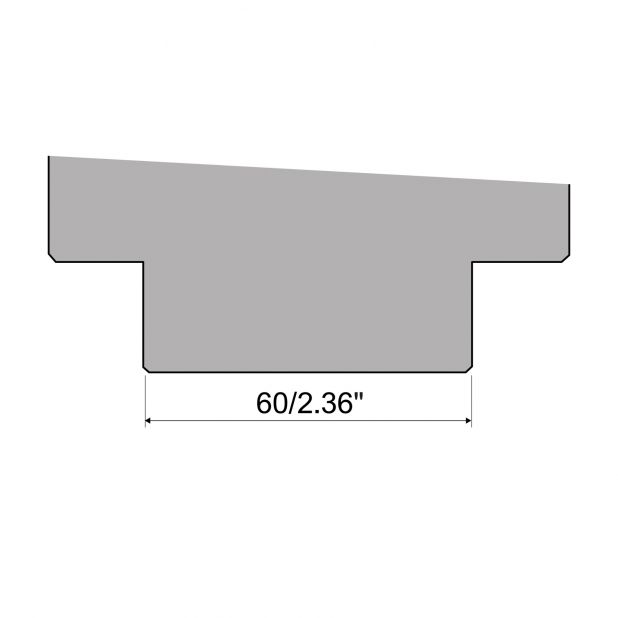

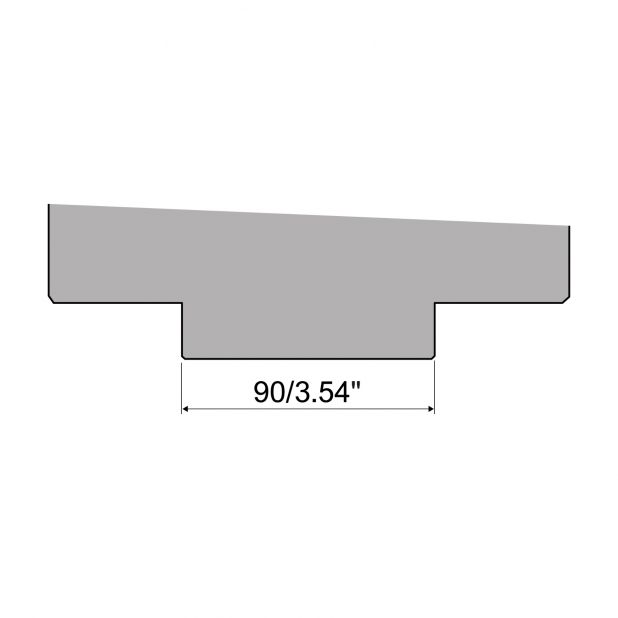

ROL2 is het beste systeem om matrijzen van het type R1 vast te klemmen met 60 mm 2,36 '' en 90 mm 3,54 '' basis. Wanneer deze in werking is wordt dankzij de technische constructie de klemdruk gelijkmatig verdeeld over de matrijs en garandeert een perfecte uitlijning.
Het belangrijkste voordeel van een dergelijk systeem is de automatische centrering van de V van de matrijs. Daarnaast is het gereedschap opspannen is sneller dan ooit. Voor alle varianten pneumatische, hydraulische of handmatige versie, kan de bediener binnen enkele seconden het kantproces starten onder de veiligste omstandigheden.
ROL2 klemsystemen zijn ontworpen voor het R1-type gereedschap assortiment.
Dit systeem kan zowel bij nieuwe kantbanken worden gemonteerd als achteraf bij reeds werkende kantbanken. ROL2 staat voor snelheid, kwaliteit en flexibiliteit.
ONDERTAFEL SYSTEEM
Het ROL2 is compatibel met alle Amada-Promecam opnames.
Geen modificatie van het gereedschap nodig.
SPECIALE POLYURETHANE KLEMSTRIP
Het ROL2-systeem is ontworpen met veerbekrachtiging voor het activeren van de CLAMP1 klemplaten. Deze klemmen zijn geïntegreerd in de systeem en kunnen matrijzen vastklemmen en losmaken. Een speciale polyurethaan inzetstuk gemonteerd in de klemplaten garandeert een perfecte matrijsuitlijning. De klemdruk wordt ook gelijkmatig over de gereedschappen verdeeld.
AANDRIJVING
Dit systeem is verkrijgbaar in manuele, pneumatische en hydraulische versies. Het handmatige systeem bestaat uit een speciale klemplaat namelijk ROL2 CLAMP1, deze wordt bediend door een hendel in het midden van de klemplaat. Het pneumatische systeem is samengesteld uit pneumatische klemmen L = 150 mm die worden geactiveerd door een pneumatische aandrijfeenheid of door de CNC-besturing van de kantbank.
INSTALLATIE OP ONDERTAFELS VAN 60 mm EN 90 mm BREED
Klemplaten kunnen direct op de ondertafel van de kantbank worden gemonteerd met behulp van schroefgaten voor standaard klemmen (steek 100 mm). Als alternatief moet u de steek van de schroefgaten aanpassen. Om Rolleri R1 matrijzen met 60 mm 2,36 '' basis op te spannen in tafels 90 mm 3,54 '' breed, leveren we 2 opvulstrips 15 mm 0,59 '' breed (met klempennen).
Het systeem is compatibel met alle kantbanken en ook voor automatische bombeersystemen.
INSTALLATIE
Het ROL2-systeem is eenvoudig, innovatief en vooral flexibel. Om op een nieuwe kantbank gemonteerd te worden heeft deze slechts een specifieke gatafstand nodig en u kunt klemmen rechtstreeks monteren aan de ondertafel. Voor kantbanken welke al in gebruik zijn wordt het systeem geleverd met een matrijshouder.
VEILIGHEID
Het nieuwe ontwerp maakt opname mogelijk van de kleinste delingen.
ROL2 PNEUMATISCH
Snelopnamesysteem onderzijde, Pneumatisch, voor R1 matrijzen, lengte 150 mm
