Bovengereedschap adapters
Rolleri Tussenstukken en Bovengereedschap adapters voor kantbanken

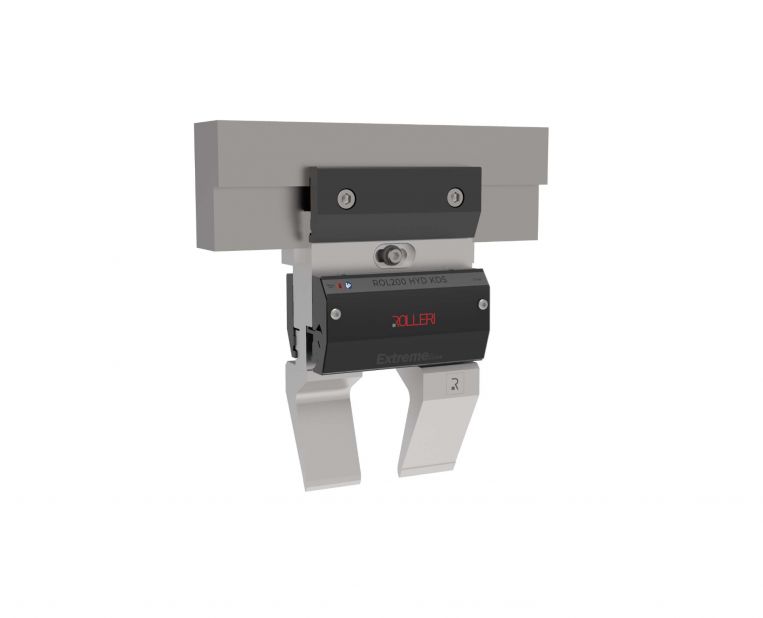

ROL200 HYDRAULISCH KDS
| Type | met tussenstuk | Prijs | |
|---|---|---|---|
| ROL200 HYD INT120 KDS | Intermediate H=120mm with hydraulic rear clamp |
|
|
| ROL200 HYD INT150 KDS | Intermediate H=150mm with hydraulic rear clamp |
|
|
| ROL200 HYD INT120-40 KDS | Intermediate H=120mm axis 20mm with hydraulic rear clamp |
|
- Omschrijving
- Eigenschappen
Hydraulisch snelopnamesysteem bovenzijde met dubbele klemplaat (voor en achter) voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
*zonder bombeerspie
ROL200 is een door Rolleri gepatenteerd snelwisselsysteem voor verticaal en veilig opspannen en uitnemen van alle bovengereedschap met een opname van het type R1. De versie “Extreme” kan standaard geleverd worden met alle tussenstukken (H100, H120, H150) met buiglijn afstand van 7 mm (Z1) en met 20 mm buiglijn afstand (Z2). De Power-versie is ontworpen om één snelspansysteem te leveren voor zowel pneumatische als hydraulische systemen.
Met ROL200 Power kunnen we de klembediening zowel pneumatisch als hydraulisch regelen met hetzelfde systeem, aangezien alle verbindingen en componenten gestandaardiseerd zijn om een gemakkelijke, veilige en economische oplossing te bieden.
Dit innovatieve klemsysteem kan voldoen aan elke behoefte van gereedschapsopname: het is geschikt voor nieuwe kantbanken maar ook om achteraf te monteren op kantbanken die al operatief zijn.
BOVEN KLEMSYSTEEM
ROL200 is compatibel met alle kantbanken voorzien van een Amada-Promecam type opname. Gereedschapmodificatie niet nodig.
DUBBEL KLEMSYSTEEM
De nieuwe ROL200KDS combineert gemak, betrouwbaarheid en veiligheid van ROL200 met de veelzijdigheid van een achterklemming om het gereedschap gespiegeld op te nemen.
Dit garandeert maximale flexibiliteit.
GEREEDSCHAP WISSEL
De klemplaat aan de bedienerszijde maakt verticaal snelwisselen mogelijk. De achterklempaat maakt horizontaal wisselen mogelijk.
Tools are mounted and dismounted by a special movement wich ensures a safe anti-fall system and accelerate the tools setup operation.
VEILIGHEID
Anti-uitval systeem "full safety" voor R1 bovengereedschap zonder modificatie gereedschap.
AANSTURING
Het systeem is verkrijgbaar in een pneumatische, hydraulische en manuele versie. ROL200 Power can hydraulisch en pneumatisch gemaakt worden zonder modificaties van componenten.
INSTALLATIE
Installatie is eenvoudig en snel omdat het systeeem geleverd wordt met standaard Rolleri tussenstukken. Geen aanpassingen nodig van de kantbank.
REGELEENHEID: HPU-E/1
- Wordt aangesloten op de CNC-besturing voor bediening van klemsysteem
- Zendt elektrisch signaal naar CNC in geval van onderdruk systeem en activeert noodstop kantbank
- Twee versies van de regeleenheid verkrijgbaar: een met Voltage 220-380 volt en een met Voltage 110V
- Werkdruk 30/80/160 BAR
ROL200 HYDRAULISCH
Hydraulisch snelopnamesysteem bovenzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
