Bovengereedschap adapters
Rolleri Tussenstukken en Bovengereedschap adapters voor kantbanken

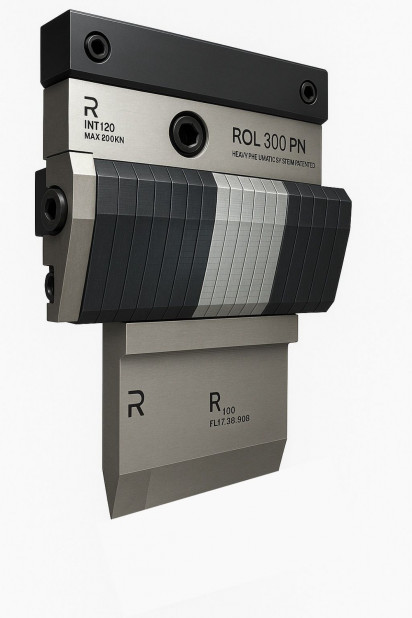

ROL300 PNEUMATISCH
| Type | met tussenstuk | Prijs | |
|---|---|---|---|
| ROL300 INT100 | Intermediate H=100mm |
|
|
| ROL300 INT120 | Intermediate H=120mm |
|
|
| ROL300 INT150 | Intermediate H=150mm |
|
- Omschrijving
- Eigenschappen
Snel pneumatisch vergrendelingssysteem voor Europese R1-ponsen. Extreem eenvoudig losmaken en terughalen van de gereedschappen tijdens het slaan. Dankzij de beugel met onafhankelijke 5 mm-bladen wordt een uitstekende vergrendeling van de gefractioneerde gereedschappen verkregen. Zeer hoge vergrendelingskracht.
(exclusief verpakking en transport)
ROL300 is een door Rolleri gepatenteerd snelwisselsysteem voor verticaal en veilig opspannen en uitnemen van alle bovengereedschap met een opname van het type R1. De versie “Extreme” kan standaard geleverd worden met alle tussenstukken (H100, H120, H150) met buiglijn afstand van
7 mm (Z1) en met 20 mm buiglijn afstand (Z2). De Powerversie is ontworpen om één snelspansysteem te leveren voor zowel pneumatische als hydraulische systemen.
In feite zijn alle componenten en leidingen gestandaardiseerd voor het bedienen van de pneumatische of hydraulische kleminrichting van de ROL200 Power voor het openen en sluiten. ROL300 Power voorziet in een gemakkelijke, veilige en economische oplossing om aan elke klembehoefte te voldoen, omdat het geschikt is om nieuwe kantbanken mee uit te rusten en tevens om achteraf op reeds werkende kantbanken te monteren.
BOVEN KLEMSYSTEEM
ROL200 is compatibel met alle kantbanken voorzien van een Amada-Promecam type opname. Gereedschapmodificatie niet nodig.
GEREEDSCHAP WISSEL
De klemplaat aan de bedienerszijde maakt verticaal snelwisselen mogelijk. De achterklempaat maakt horizontaal wisselen mogelijk.

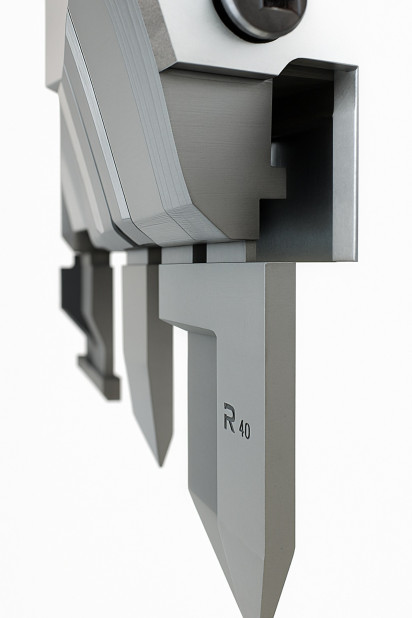

Tools are mounted and dismounted by a special movement wich ensures a safe anti-fall system and accelerate the tools setup operation.
VEILIGHEID
Anti-uitval systeem "full safety" voor R1 bovengereedschap zonder modificatie gereedschap.
AANSTURING
Het systeem is verkrijgbaar in een pneumatische, hydraulische en manuele versie. ROL200 Power can hydraulisch en pneumatisch gemaakt worden zonder modificaties van componenten.
INSTALLATIE
Installatie is eenvoudig en snel omdat het systeeem geleverd wordt met standaard Rolleri tussenstukken. Geen aanpassingen nodig van de kantbank.
Het manuele ROL300 systeem is heel gebruiksvriendelijk dankzij een centraal gestuurde slagschroef waarmee het gereedschap snel en veilig kan worden vastgeklemd. Het opspansysteem heeft geen verbinding met externe apparaten nodig, wat een extreem snelle installatie betekent.
ROL200 MANUEEL KDS
Manueel snelopnamesysteem bovenzijde met dubbele klemplaat (voor en achter) voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
