W ROL HYDRAULISCH C45
Snelopnamesysteem bovenzijde, Hydraulisch, in C45 gehard voor R2 gereedschap, lengte van 1550 tot 4100 mm. max capaciteit 1800 kN/m kopdragend en scho…
W ROL HYDRAULISCH 42CR
| Type | Lengte | Prijs | |
|---|---|---|---|
| W ROL HYD 1020/AW0 SUPREME | 1020 mm |
|
|
| W ROL HYD 1530/AW0 SUPREME | 1530 mm |
|
|
| W ROL HYD 2040/AW0 SUPREME | 2040 mm |
|
|
| W ROL HYD 2550/AW0 SUPREME | 2550 mm |
|
|
| W ROL HYD 3060/AW0 SUPREME | 3060 mm |
|
|
| W ROL HYD 3570/AW0 SUPREME | 3570 mm |
|
|
| W ROL HYD 4080/AW0 SUPREME | 4080 mm |
|
|
| W ROL HYD 4590/AW0 SUPREME | 4590 mm |
|
|
| W ROL HYD 5100/AW0 SUPREME | 5100 mm |
|
|
| W ROL HYD 5610/AW0 SUPREME | 5610 mm |
|
|
| W ROL HYD 6120/AW0 SUPREME | 6120 mm |
|
- Omschrijving
- Eigenschappen

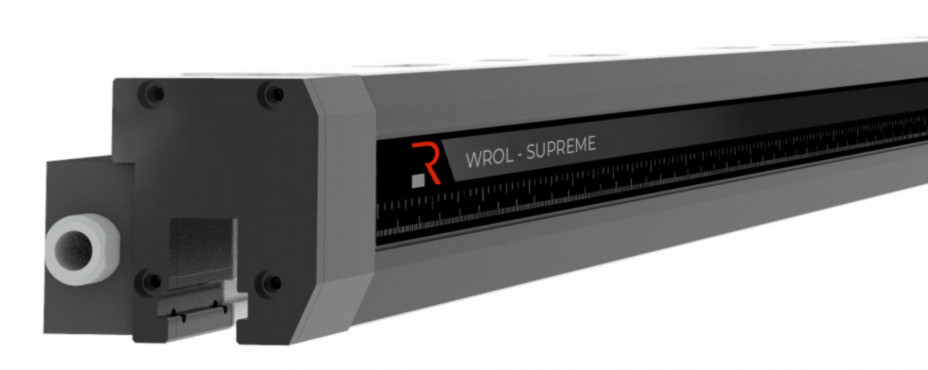

Snelopnamesysteem bovenzijde, hydraulisch, in 42CrMo4 gehard voor R2 gereedschap, lengte van 1020 tot 6120 mm. max capaciteit 1800 kN/m kopdragend en 2500 kN/m schouderdragend
WROL-opnamesystemen vertegenwoordigen een evolutie van R2 New Standard. Optisch zijn het solide klemsystemen uit één deel met een nieuw structureel en esthetisch ontwerp. Elke WROL krijgt een warmtebehandeling om de juiste hardheid te verkrijgen aan de contactoppervlakken van het systeem voor Type R2 New-Standard tooling. Aan de hand van de benodigde capaciteit kan een keuze gemaakt kiezen uit de Power-, Supreme- en Extreme-lijn. Meerdere lengtes zijn beschikbaar van 1100 mm (3.608 ft) tot 6100 mm (20.131 ft) voor elke werkbreedte van iedere kantbank. Een bestaande kantbank met Type R1 (Amada-Promecam) kan achteraf voorzien worden van een opname systeem naar Type R2 New Standard en kent een beperking van de inbouwhoogte van slechts 80 mm 3,15” door her WROL-opnamesysteem.
Voor deze versie kunt u kiezen tussen AWP-versie (fix) en AWPC met bombeerspieën. Het uiterlijk is verbeterd door het geheel in afmetingen te minimaliseren met bijbehorende ergonomische voordelen.
BOVEN OPNAMESYSTEEM
WROL-klemsystemen zijn voor R2 New Standard-gereedschappen. Het is mogelijk om deze achteraf te monteren op een Type R1 (Amada-Promecam) kantbank naar een Type R2 New Standaard.
GEREEDSCHAP
Het WROL-opnamesysteem garandeert maximale flexibiliteit, omdat bovengereedschap gespiegeld geplaatst kan worden.
GEREEDSCHAPSWISSEL
Bovengreeedschap met ROL1 of met het Quick Lock-systeem kunnen verticaal gewisseld worden, terwijl bovengereedschap met veiligheidspennen horizontaal worden ingeschoven.
UITLIJNING
Alle WROL-systemen lijnen het gereedschap automatisch uit voor zowel kopdragend- als schouderdragend gereedschap.
VEILIGHEID
Uitgerust met het anti-uitval systeem "full safety" voor alle R2 en R4 (W-serie) gereedschappen met Quick Lock of met veiligheid pinnen.
AANDRIJVING
Het systeem is leverbaar in pneumatische en hydraulische versie.
INSTALLATIE
WROL-systemen kunnen rechtstreeks aan de bovenbalk worden gemonteerd dankzij de standaard lay-out van de schroefgaten. De TX-verstelling garandeerd de juiste correctie langs de X-as voor een zuivere uitlijning. AWP- en AWPC-modellen kunnen eenvoudig gemonteerd worden zonder modificatie van de bovenbalk. Instructies om het systeem te installeren op een kantbank en programmering van de CNC-besturing staan vermeld in de gebruikershandleiding.
TX
Het Rolleri-afstelsysteem is tijdens de installatie erg eenvoudig om het opspansysteem de juiste afstelling te geven voor de totale lengte van de bovenbalk. Het volgende voordeel is de juiste positie van de zetlijn in relatie tot de achteraanslagen. Dankzij deze technische toepassing zijn precisie en repeteerbaarheid gegarandeerd voor elk profiel.
REGELEENHEID: HPU-E/1
- Wordt aangesloten op de CNC-besturing voor bediening van klemsysteem
- Zendt elektrisch signaal naar CNC in geval van onderdruk systeem en activeert noodstop kantbank
- Twee versies van de regeleenheid verkrijgbaar: een met Voltage 220-380 volt en een met Voltage 110V
- Werkdruk 30/80/160 BAR
