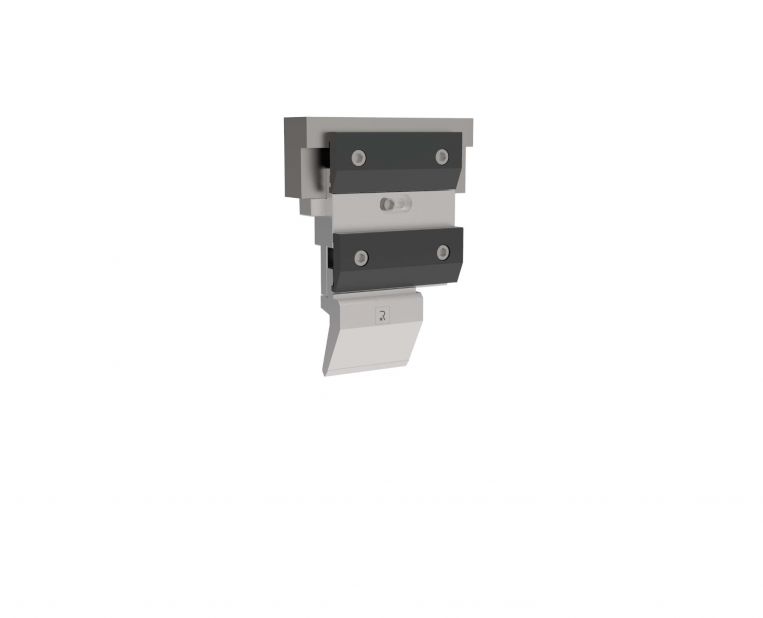

DOUBLE EASY CLAMP
Manueel snelopnamesysteem bovenzijde met klemplaten voor- en achterzijde voor R1 gereedschap, lengte 150 mm. Max. capaciteit 1000 kN/m
EASY CLAMP
| Type | Lengte | met tussenstuk | Gewicht | Prijs | |
|---|---|---|---|---|---|
| EC.INT100F | 150mm | INT100F* | 4.35 |
|
|
| EC.INT120F | 150mm | INT120F* | 4.3 |
|
|
| EC.INT100 | 150mm | INT100 | 4.3 |
|
|
| EC.INT120 | 150mm | INT120 | 4.5 |
|
|
| EC.INT150 | 150mm | INT150 | 4.3 |
|
|
| EC.INT120-40 | 150mm | INT120-40 | 4.5 |
|
|
| EC.INT150-40 | 150mm | INT150-40 | 4.35 |
|
|
| EC.INT120-HD | 150mm | INT120HD | 4 |
|
|
| EC.INT150HD | 150mm | INT150HD | 4.5 |
|
|
| EC.INT120-40HD | 150mm | INT120-40HD | 4.5 |
|
|
| EC.INT150-40HD | 150mm | INT150-40HD | 4.5 |
|
- Omschrijving
- Eigenschappen
Manueel snelopnamesysteem bovenzijde met klemplaat voorzijde voor R1 gereedschap, lengte 150 mm. Max. capaciteit 1000 kN/m
*zonder bombeerspie
EASY CLAMP is het eenvoudigste systeem en wordt als standaard beschouwd over de hele wereld. Het assortiment tussenstukken is zeer breed en variërend van 100 mm (3,94 '') tot 150 mm (5,90 ''). Er zijn 2 variaties van de Z-lijn (buiglijn) mogelijk: Z1 op 7 mm (0,28 '') en Z2 op 20 mm (0,79 '') van de gereedschapsopname. Elk tussenstuk kan worden gebruikt met handmatige klemmen (met inbusbouten) en snelklemsystemen (met hendel).
Elke klemplaat is ook leverbaar met geslepen klemvlak of met polyurethane inzetstukken voor verbetering van de klemkracht bij kleine delingen van het bovengereedschap. EASY CLAMP wordt aangeboden in een uitvoering met vaste hoogte en een tolerantie van +/- 0,01 mm of het kan worden uitgerust met een bombeerspie. Door de centrale bout los te draaien en te verplaatsen naar links of naar rechts wordt de bombeerspie verplaats en de hoogte op die positie afgesteld.
BOVEN OPNAME SYSTEEM
EASY CLAMP is compatibel met alle kantbanken met Amada-Promecam opname. Geen gereedschapmodificatie nodig.
DUBBELE KLEMMING
EASY CLAMP is verkrijgbaar met alleen een voorklem en of met dubbele klemplaten (voor en achter) - DOUBLE EASY CLAMP. Voor het systeem zijn verschillende klemplaten beschikbaar (ST60/ST60R/STG60 - STL60/STL60R/STLG60 - STX60/STX60R/ STXG60)
GEREEDSCHAP WISSELEN
ST 60 klemplaat worden geopend en gesloten door middel van inbusbouten.Dit maakt horizontaal gereedschapswisselen mogelijk. De achterklem maakt tevens horizontaal wisselen mogelijk.
UITLIJNING
Bovengereedschap worden handmatig uitgelijnd of tijdens een buigsimulatie. Tijdens deze buigsimulatie zonder plaatmateriaal wordt het bovengereedschap in de matrijs tegen de schouder gedrukt voor positionering en uitlijning. Daarna kunnen de klemplaten worden vastgezet.
VEILIGHEID
Klemplaten met inbusbouten garanderen veilig gereedschap wisselen. Zelfs bij manuele bedieniening. Optioneel zorgen polyurethane inzetstukken voor verbetering van de klemkracht
AANDRIJVING
Het systeem is verkrijgbaar in handmatige versie. Het is compleet, handmatig, snel en gebruiksvriendelijk klemsysteem.
INSTALLATIE
EASY CLAMP is ontworpen voor een kantbank met 50 mm 1.97" afstand tussen de intermediates.
