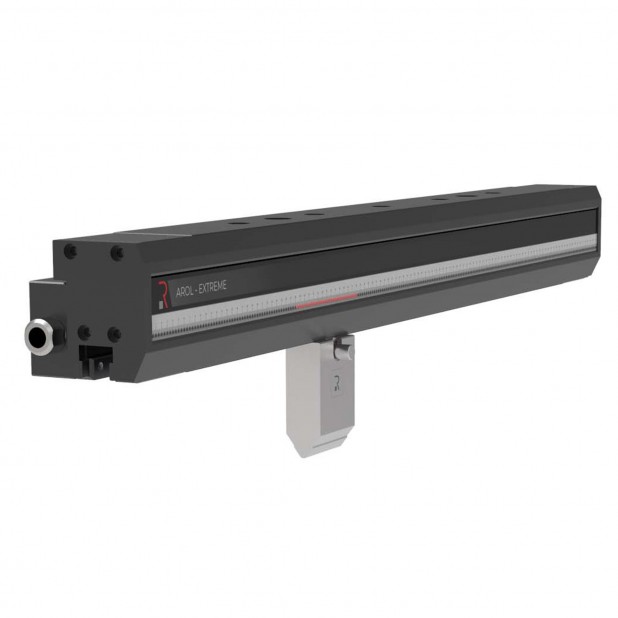

AROL HYD EXTREME

Type Lengte Prijs
AROL HYD Ext. 1219.2 1219.2 mm
AROL HYD Ext. 1828.8 1828.8 mm
AROL HYD Ext. 2438.4 2438.4 mm
AROL HYD Ext. 3048 3048 mm
AROLHYD EXTREME.2380 2380 mm
AROL HYD Ext. 3657.6 3657.6 mm
AROL HYD Ext. 4267.2 4267.2 mm
AROL HYD Ext. 4876.8 4876.8 mm
AROL HYD Ext. 5486.4 5486.4 mm
AROL HYD Ext. 6096 6096 mm
  • Omschrijving
  • Eigenschappen
  • Bijlagen

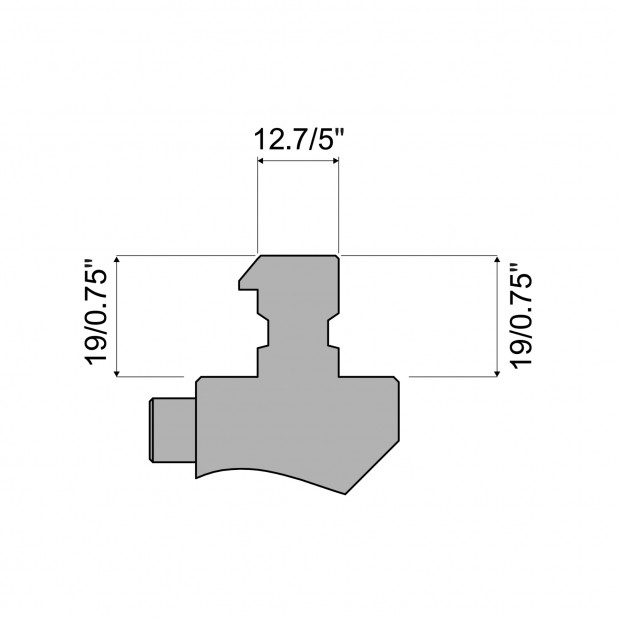

Snelopnamesysteem bovenzijde, Hydraulisch, in 42CrMo4 gehard voor R5 (American) gereedschap, lengte van 1219.2 tot 6096 mm. max capaciteit 2500 kN/m schouderdragend

AROL-opnamesystemen vertegenwoordigen een evolutie van American klemsystemen. Optisch zijn het solide klemsystemen uit één deel met een nieuw structureel en esthetisch ontwerp.
Elke AROL krijgt een warmtebehandeling om de juiste hardheid te verkrijgen aan de contactoppervlakken van het systeem voor. Aan de hand van de benodigde capaciteit kan een keuze gemaakt kiezen uit de Power-, Supreme- en Extreme-lijn. Meerdere lengtes zijn beschikbaar van 1100 mm (3.608 ft) tot 6100 mm (20.131 ft) voor elke werkbreedte van iedere kantbank. Een bestaande kantbank Type R1 (Amada-Promecam) kan achteraf voorzien worden van een opname systeem naar American Type en een beperking van de inbouwhoogte van slechts 80 mm 3,15”. Voor deze versie kunt u kiezen tussen AWP-versie (fix) en AWPC met bombeerspieën.
Het uiterlijk is verbeterd door het geheel in afmetingen te minimaliseren met bijbehorende ergonomische voordelen. De optionele montage van LED-indicator voor de positionering van het gereedschap of voor aan / uit-signaal zorgen voor een nog groter bedieningsgemak van de machine.

BOVEN OPNAMESYSTEEM

AROL-klemsystemen zijn voor American style gereedschappen.

GEREEDSCHAP

Het AROL-opnamesysteem garandeert maximale flexibiliteit, omdat bovengereedschap gespiegeld geplaatst kan worden.

GEREEDSCHAPSWISSEL

Bovengreeedschap met met het Quick Lock-systeem kunnen verticaal gewisseld worden, terwijl bovengereedschap met veiligheidspennen horizontaal worden ingeschoven.

UITLIJNING

AROL-systemen garanderen een perfecte X-as uitlijning. Bovengereedschap met Quick Lock worden gelift tijdens het klemmen en gepositioneerd voor een acurate uitlijning.

VEILIGHEID

AROL garandeerd maximale veiligheid voor alle bovengereedschap met Quick Lock en een anti-uitval systeem. Voor gereedschap met een normale opname (geen Quick Lock of veiligheidsgroef) adviseren wij horizontaal wisselen met de matrijzen als support.

LED-INDICATOR

Het systeem kan worden uitgerust met een led-indicator voor de correcte gereedschapspositie (AROL Exteme) of om aan te geven of het systeem staat aan of uit (AROL Supreme).

AANDRIJVING

Het systeem is leverbaar in pneumatische en hydraulische versie.

TX

Het Rolleri-afstelsysteem is tijdens de installatie erg eenvoudig om het opspansysteem de juiste afstelling te geven voor de totale lengte van de bovenbalk. Het volgende voordeel is de juiste positie van de zetlijn in relatie tot de achteraanslagen. Dankzij deze technische toepassing zijn precisie en repeteerbaarheid gegarandeerd voor elk profiel.

INSTALLATIE

AROL-systemen kunnen rechtstreeks aan de bovenbalk worden gemonteerd dankzij de standaard lay-out van de schroefgaten. De TX-verstelling garandeerd de juiste correctie langs de X-as voor een zuivere uitlijning. AWP- en AWPC-modellen kunnen eenvoudig gemonteerd worden zonder modificatie van de bovenbalk. Instructies om het systeem te installeren op een kantbank en programmering van de CNC-besturing staan ​​vermeld in de gebruikershandleiding.

REGELEENHEID: HPU-E/1

  • Wordt aangesloten op de CNC-besturing voor bediening van klemsysteem
  • Zendt elektrisch signaal naar CNC in geval van onderdruk systeem en activeert noodstop kantbank
  • Twee versies van de regeleenheid verkrijgbaar: een met Voltage 220-380 volt en een met Voltage 110V
  • Werkdruk 30/80/160 BAR
