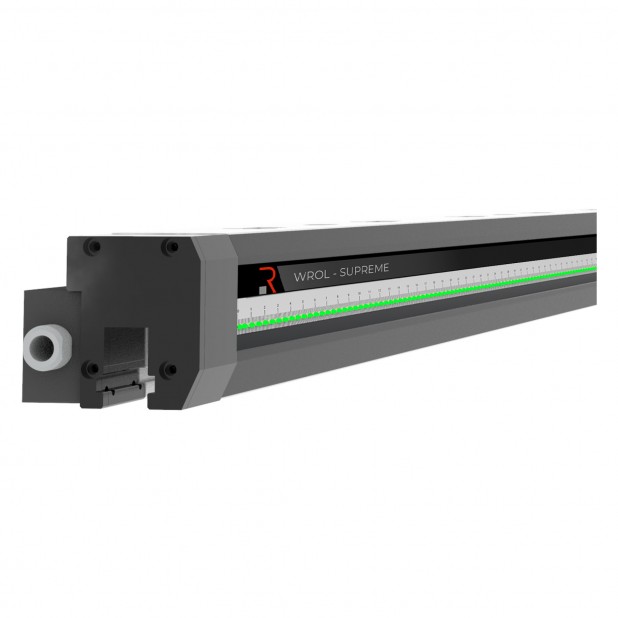

WROL PN SUPREME
| Type | Lengte | Prijs | |
|---|---|---|---|
| WROLPN SUPREME 1020 | 1020 mm |
|
|
| WROLPN SUPREME 1530 | 1530 mm |
|
|
| WROLPN SUPREME 2040 | 2040 mm |
|
|
| WROLPN SUPREME 2550 | 2550 mm |
|
|
| WROLPN SUPREME 3060 | 3060 mm |
|
|
| WROLPN SUPREME3570 | 3570 mm |
|
|
| WROLPN SUPREME 4080 | 4080 mm |
|
|
| WROLPN SUPREME 4590 | 4590 mm |
|
|
| WROLPN SUPREME 5100 | 5100 mm |
|
|
| WROLPN SUPREME 5610 | 5610 mm |
|
|
| WROLPN SUPREME 6120 | 6120 |
|
- Omschrijving
- Eigenschappen
Snelopnamesysteem bovenzijde, pneumatisch, in 42CrMo4 voor R2 gereedschap, lengte van 1020 tot 6120 mm. max capaciteit 1800 kN/m kopdragend en 2500 kN/m schouderdragend.
WROL-opnamesystemen vertegenwoordigen een evolutie van R2 New Standard. Optisch zijn het solide klemsystemen uit één deel met een nieuw structureel en esthetisch ontwerp. Elke WROL krijgt een warmtebehandeling om de juiste hardheid te verkrijgen aan de contactoppervlakken van het systeem voor Type R2 New-Standard tooling. Aan de hand van de benodigde capaciteit kan een keuze gemaakt kiezen uit de Power-, Supreme- en Extreme-lijn. Meerdere lengtes zijn beschikbaar van 1100 mm (3.608 ft) tot 6100 mm (20.131 ft) voor elke werkbreedte van iedere kantbank. Een bestaande kantbank met Type R1 (Amada-Promecam) kan achteraf voorzien worden van een opname systeem naar Type R2 New Standard en kent een beperking van de inbouwhoogte van slechts 80 mm 3,15” door her WROL-opnamesysteem.
Voor deze versie kunt u kiezen tussen AWP-versie (fix) en AWPC met bombeerspieën. Het uiterlijk is verbeterd door het geheel in afmetingen te minimaliseren met bijbehorende ergonomische voordelen.
BOVEN OPNAMESYSTEEM
WROL-klemsystemen zijn voor R2 New Standard-gereedschappen. Het is mogelijk om deze achteraf te monteren op een Type R1 (Amada-Promecam) kantbank naar een Type R2 New Standaard.
GEREEDSCHAP
Het WROL-opnamesysteem garandeert maximale flexibiliteit, omdat bovengereedschap gespiegeld geplaatst kan worden.
GEREEDSCHAPSWISSEL
Bovengreeedschap met ROL1 of met het Quick Lock-systeem kunnen verticaal gewisseld worden, terwijl bovengereedschap met veiligheidspennen horizontaal worden ingeschoven.
UITLIJNING
Alle WROL-systemen lijnen het gereedschap automatisch uit voor zowel kopdragend- als schouderdragend gereedschap.
VEILIGHEID
Uitgerust met het anti-uitval systeem "full safety" voor alle R2 en R4 (W-serie) gereedschappen met Quick Lock of met veiligheid pinnen.
AANDRIJVING
Het systeem is leverbaar in pneumatische en hydraulische versie.
INSTALLATIE
WROL-systemen kunnen rechtstreeks aan de bovenbalk worden gemonteerd dankzij de standaard lay-out van de schroefgaten. De TX-verstelling garandeerd de juiste correctie langs de X-as voor een zuivere uitlijning. AWP- en AWPC-modellen kunnen eenvoudig gemonteerd worden zonder modificatie van de bovenbalk. Instructies om het systeem te installeren op een kantbank en programmering van de CNC-besturing staan vermeld in de gebruikershandleiding.
TX
Het Rolleri-afstelsysteem is tijdens de installatie erg eenvoudig om het opspansysteem de juiste afstelling te geven voor de totale lengte van de bovenbalk. Het volgende voordeel is de juiste positie van de zetlijn in relatie tot de achteraanslagen. Dankzij deze technische toepassing zijn precisie en repeteerbaarheid gegarandeerd voor elk profiel.
REGELEENHEID: PDU MOLT
- Reguleert de luchtdruk van de ingang & uitgang van het circuit
- Verhoogt de luchtdruk van de compressor voor optimale klemming
- Geeft elektrisch signaal aan CNC in geval van onderdruk systeem en activeert noodstop kantbank
- Alle tussenstukken zijn onderling verbonden door middel van pneumatische luchtslangen en hebben een werkdruk van 12 bar om een hoge klemkracht te garanderen
- Drukverhoger inbegrepen
- Ook verkrijgbaar als TOP VERSIE geleverd met omhulzing
