ROL200 PN Power

Type Lengte met tussenstuk Prijs
ROL200P Power INT100 150 mm INT100
  • Omschrijving
  • Eigenschappen
  • Bijlagen

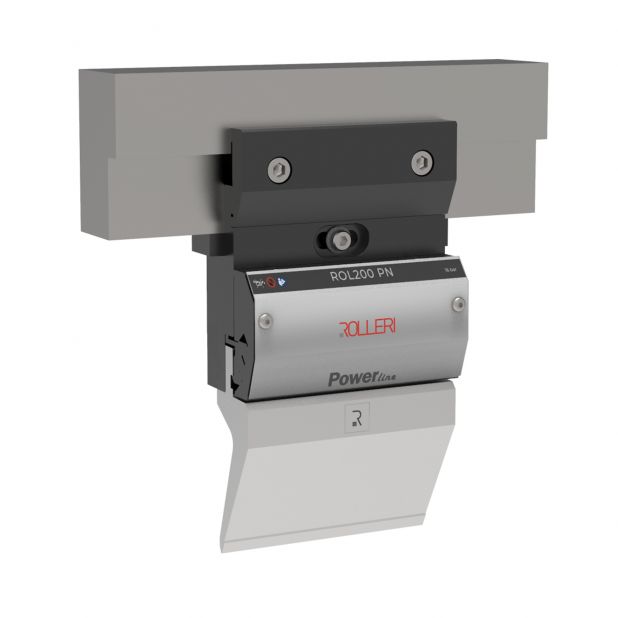

Pneumatisch snelopnamesysteem bovenzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m

De Power Line is gemaakt met als doel een enkel snelklemsysteem te bieden dat in staat is om twee verschillende voedingen te beheren.
Met de ROL200 Power kunnen we de bediening van de klemplaten zowel pneumatisch als hydraulisch regelen met hetzelfde systeem, aangezien alle verbindingen en componenten gestandaardiseerd zijn om een eenvoudige, veilige en economische oplossing te bieden.

ROL200 is een door Rolleri gepatenteerd snelwisselsysteem voor verticaal en veilig opspannen en uitnemen van alle bovengereedschap met een opname van het type R1. De versie “Extreme” kan standaard geleverd worden met alle tussenstukken (H100, H120, H150) met buiglijn afstand van 7 mm (Z1) en met 20 mm buiglijn afstand (Z2). De Power-versie is ontworpen om één snelspansysteem te leveren voor zowel pneumatische als hydraulische systemen.

Met ROL200 Power kunnen we de klembediening zowel pneumatisch als hydraulisch regelen met hetzelfde systeem, aangezien alle verbindingen en componenten gestandaardiseerd zijn om een gemakkelijke, veilige en economische oplossing te bieden.

Dit innovatieve klemsysteem kan voldoen aan elke behoefte van gereedschapsopname: het is geschikt voor nieuwe kantbanken maar ook om achteraf te monteren op kantbanken die al operatief zijn.

BOVEN KLEMSYSTEEM

ROL200 is compatibel met alle kantbanken voorzien van een Amada-Promecam type opname. Gereedschapmodificatie niet nodig.

GEREEDSCHAP WISSEL

De klemplaat aan de bedienerszijde maakt verticaal snelwisselen mogelijk. De achterklempaat maakt horizontaal wisselen mogelijk.

Tools are mounted and dismounted by a special movement wich ensures a safe anti-fall system and accelerate the tools setup operation.



UITLIJNING

Deze klemsystemen positioneren het gereedschap tijdens het klemmen waardoor het gereedschap altijd zuiver is uitgelijnd.



VEILIGHEID

Anti-uitval systeem "full safety" voor R1 bovengereedschap zonder modificatie gereedschap.

AANSTURING

Het systeem is verkrijgbaar in een pneumatische, hydraulische en manuele versie. ROL200 Power can hydraulisch en pneumatisch gemaakt worden zonder modificaties van componenten.

REGELEENHEID: PDU MOLT

  • Reguleert de luchtdruk van de ingang & uitgang van het circuit
  • Verhoogt de luchtdruk van de compressor voor optimale klemming
  • Geeft elektrisch signaal aan CNC in geval van onderdruk systeem en activeert noodstop kantbank
  • Alle tussenstukken zijn onderling verbonden door middel van pneumatische luchtslangen en hebben een werkdruk van 12 bar om een hoge klemkracht te garanderen
  • Drukverhoger inbegrepen
  • Ook verkrijgbaar als TOP VERSIE geleverd met omhulzing

ROL200 PN Extreme

Pneumatisch snelopnamesysteem bovenzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m

ROL200 KDS PN Extreme

Pneumatisch snelopnamesysteem bovenzijde met dubbele klemplaat (voor en achter) voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
