ROL200 HYD Extreme
Hydraulisch snelopnamesysteem bovenzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m

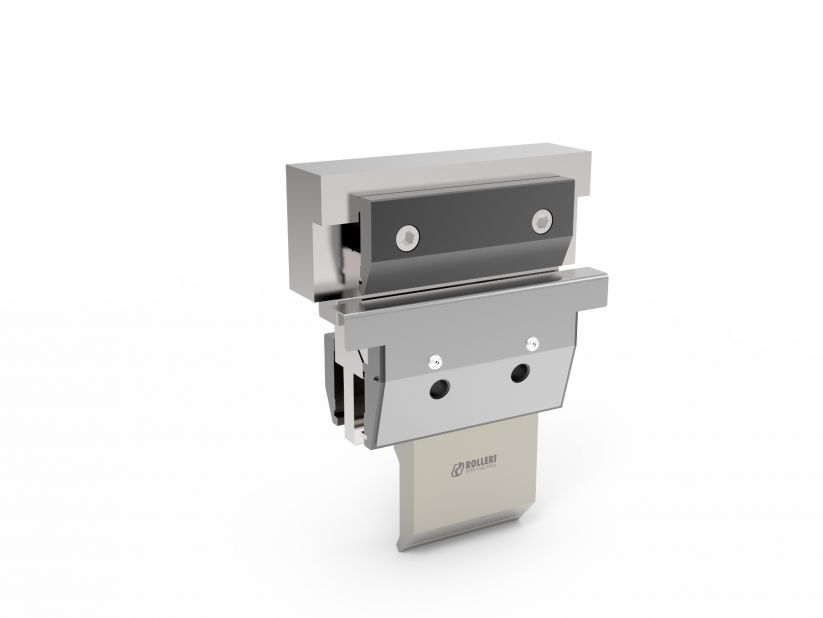

ROL4 HYD
| Type | met tussenstuk | Prijs | |
|---|---|---|---|
| ROL4 HYD INT120F | INT120F* |
|
|
| ROL4 HYD INT150F | INT150F* |
|
|
| ROL4 HYD INT120-40F | INT120-40F* |
|
|
| ROL4 HYD INT100 | INT100 |
|
|
| ROL4 HYD INT120 | INT120 |
|
|
| ROL4 HYD INT150 | INT150 |
|
|
| ROL4 HYD INT150-40 | INT150-40 |
|
|
| ROL4 HYD INT120HD | INT120HD |
|
|
| ROL4 HYD INT150HD | INT150HD |
|
|
| ROL4 HYD INT150-40HD | INT150-40HD |
|
- Omschrijving
- Eigenschappen
Hydraulisch snelopnamesysteem onderzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
*zonder bombeerspie
ROL4 is een snelklemsysteem met een zeer krachtige klemming, waardoor het geschikt is om zware gereedschappen te plaatsen en te klemmen. ROL4 is verkrijgbaar in manuele en hydraulische versie en wordt altijd geleverd met een klem aan de achterzijde om bovengereedschap gespiegeld te kunnen plaatsen in het klemsysteem. De klemplaat aan de bedienerszijde heeft een esthetische functie en beschermt de leidingen van het systeem tussen de intermediates.
Een dergelijke bescherming vermijdt onbedoelde aanvaringen en behoudt van alle componenten. De belangrijkste kenmerken van ROL4 zijn: betrouwbaarheid, robuustheid en veiligheid.
Dankzij een bombeerspie kan ROL4 de doorbuiging van de bovenram compenseren van de kantbank. In het midden bevindt zich een slobgat met een inbusschroef. Door deze los te maken kan de bombeerspie gesteld worden en de hoogte aangepast worden.
BOVEN KLEMSYSTEEM
ROL4 is compatibel met alle kantbanken voorzien van een Amada-Promecam type opname. Gereedschapmodificatie niet nodig.
DUBBEL KLMSYSTEEM
Het dubbele klemsysteem garandeert maximale flexibiliteit.
GEREEDSCHAP WISSEL
Voor- en achter klemplaten voor horizontaal wisselen.
UITLIJNING
Deze klemsystemen positioneren het gereedschap automatisch (alleen klem voorzijde).
VEILIGHEID
Anti-uitval systeem "full safety" voor R1 bovengereedschap zonder modificatie gereedschap.
AANSTURING
Het systeem is verkrijgbaar in een hydraulische en manuele versie.
INSTALLATIE
Installatie is eenvoudig en snel omdat het systeeem geleverd wordt met standaard Rolleri tussenstukken. Geen aanpassingen nodig van de kantbank.
REGELEENHEID: HPU-E/1
- Wordt aangesloten op de CNC-besturing voor bediening van klemsysteem
- Zendt elektrisch signaal naar CNC in geval van onderdruk systeem en activeert noodstop kantbank
- Voltage 220-380V
- Werkdruk 30/80/160 BAR
ROL200 KDS HYD Extreme
Hydraulisch snelopnamesysteem bovenzijde met dubbele klemplaat (voor en achter) voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m
