ROL200 HYD Power

Type Lengte met tussenstuk Prijs
ROL200H Power INT100 150 mm INT100
  • Omschrijving
  • Eigenschappen
  • Bijlagen

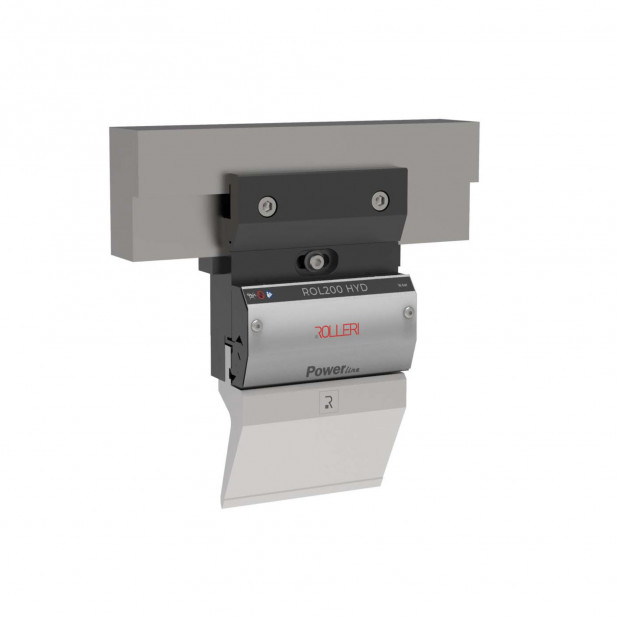

Hydraulisch snelopnamesysteem bovenzijde met klemplaat voorzijde voor Type R1 gereedschap, 150mm lengte. Max. capaciteit 1000 kN/m

Hydraulische versie

De Power Line is gemaakt met als doel een enkel snelklemsysteem te bieden dat in staat is om twee verschillende voedingen te beheren.
Met de ROL200 Power kunnen we de bediening van de klemplaten zowel pneumatisch als hydraulisch regelen met hetzelfde systeem, aangezien alle verbindingen en componenten gestandaardiseerd zijn om een eenvoudige, veilige en economische oplossing te bieden.

ROL200 is een door Rolleri gepatenteerd snelwisselsysteem voor verticaal en veilig opspannen en uitnemen van alle bovengereedschap met een opname van het type R1. De versie “Extreme” kan standaard geleverd worden met alle tussenstukken (H100, H120, H150) met buiglijn afstand van 7 mm (Z1) en met 20 mm buiglijn afstand (Z2). De Power-versie is ontworpen om één snelspansysteem te leveren voor zowel pneumatische als hydraulische systemen.

Met ROL200 Power kunnen we de klembediening zowel pneumatisch als hydraulisch regelen met hetzelfde systeem, aangezien alle verbindingen en componenten gestandaardiseerd zijn om een gemakkelijke, veilige en economische oplossing te bieden.

Dit innovatieve klemsysteem kan voldoen aan elke behoefte van gereedschapsopname: het is geschikt voor nieuwe kantbanken maar ook om achteraf te monteren op kantbanken die al operatief zijn.

BOVEN KLEMSYSTEEM

ROL200 is compatibel met alle kantbanken voorzien van een Amada-Promecam type opname. Gereedschapmodificatie niet nodig.

GEREEDSCHAP WISSEL

De klemplaat aan de bedienerszijde maakt verticaal snelwisselen mogelijk. De achterklempaat maakt horizontaal wisselen mogelijk.

Tools are mounted and dismounted by a special movement wich ensures a safe anti-fall system and accelerate the tools setup operation.



UITLIJNING

Deze klemsystemen positioneren het gereedschap tijdens het klemmen waardoor het gereedschap altijd zuiver is uitgelijnd.



VEILIGHEID

Anti-uitval systeem "full safety" voor R1 bovengereedschap zonder modificatie gereedschap.

AANSTURING

Het systeem is verkrijgbaar in een pneumatische, hydraulische en manuele versie. ROL200 Power can hydraulisch en pneumatisch gemaakt worden zonder modificaties van componenten.

REGELEENHEID: HPU-E/1

  • Wordt aangesloten op de CNC-besturing voor bediening van klemsysteem
  • Zendt elektrisch signaal naar CNC in geval van onderdruk systeem en activeert noodstop kantbank
  • Twee versies van de regeleenheid verkrijgbaar: een met Voltage 220-380 volt en een met Voltage 110V
  • Werkdruk 30/80/160 BAR
