UNIVERSAL EASY CLAMP

Type met tussenstuk Prijs
UE 100A INT100A
UE 100A-American INT100A-American
UE 120-40A INT120-40A
UE 120A INT120A
UE 120A-American INT120A-American
UE 150A INT150A
UE 150A-American INT150A-American
  • Omschrijving
  • Eigenschappen
  • Bijlagen

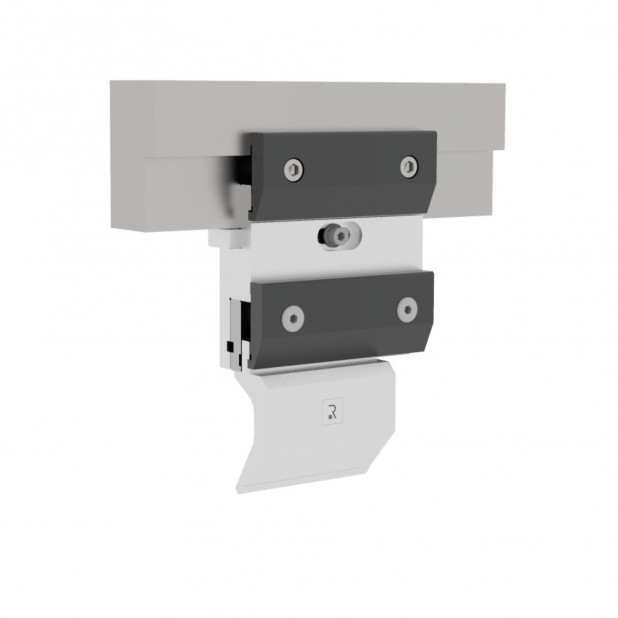

Manueel snelopnamesysteem bovenzijde, klemplaat voorzijde voor R5 (American) en R1 gereedschap, lengte 150 mm. Max. capaciteit 1000 kN/m.

UNIVERSAL EASY CLAMP is het eenvoudigste systeem en wordt als standaard beschouwd voor Type R1 en American Style gereedschap. Een speciaal inzetstuk met meerdere groeven kan naar voren of naar achteren worden verplaatst om R1-gereedschap of American Style-gereedschap te klemmen.
Het assortiment tussenstukken is zeer breed en variërend van 100 mm (3,94 '') tot 120 mm (4,72''). Er zijn 2 variaties van de Z-lijn (buiglijn) mogelijk: Z1 op 7 mm (0,28 '') en Z2 op 20 mm (0,79 '') van de gereedschapsopname.
Elk tussenstuk kan worden gebruikt met ST60 standaard klemplaten.
UNIVERSAL EASY CLAMP wordt uitgerust met een bombeerspie. Door de centrale bout los te draaien en te verplaatsen naar links of naar rechts wordt de bombeerspie verplaats en de hoogte op die positie afgesteld.

BOVEN OPNAME SYSTEEM

UNIVERSAL EASY CLAMP is compatibel met alle kantbanken met American en Amada-Promecam opname. Geen gereedschapmodificatie nodig.

KLEMMING

UNIVERSAL EASY CLAMP is alleen verkrijgbaar met alleen een voorklem.

GEREEDSCHAP WISSELEN

ST 60 klemplaat worden geopend en gesloten door middel van inbusbouten. Dit maakt horizontaal gereedschapswisselen mogelijk.

UITLIJNING

Bovengereedschap worden handmatig uitgelijnd of tijdens een buigsimulatie. Tijdens deze buigsimulatie zonder plaatmateriaal wordt het bovengereedschap in de matrijs tegen de schouder gedrukt voor positionering en uitlijning. Daarna kunnen de klemplaten worden vastgezet.

VEILIGHEID

Klemplaten met inbusbouten garanderen veilig gereedschap wisselen. Zelfs bij manuele bedieniening. Optioneel zorgen polyurethane inzetstukken voor verbetering van de klemkracht

AANDRIJVING

Het systeem is verkrijgbaar in handmatige versie.
Het is compleet, handmatig, snel en gebruiksvriendelijk klemsysteem.

INSTALLATIE

UNIVERSAL EASY CLAMP is ontworpen voor een kantbank met 50 mm 1.97" afstand tussen de intermediates. De installatie is eenvoudig en intuïtief. Om te installeren tussenproducten met wiggen goed, controleer de pers rem gebruikershandleiding om de hoogte aan te passen om te compenseren de vervorming van de bovenbalk
