ROL3/2 HYDPRODUCTEN > KLEMSYSTEMEN > ROL3/2 PNAROL HYD EXTREME

ROL3/2 PN

Type Lengte Prijs
ROL3/2 PN On request
  • Omschrijving
  • Eigenschappen
  • Bijlagen

Pneumatisch snelopnamesysteem onderzijde in C45 en 42CrMo4 voor Colly, Axjal, Eht, Weinbrenner en Promecam opname 60-90 matrijzen (Heavy duty). lengte van 1100 tot 6100 mm. Max. capaciteit 300 kN/m.

ROL3/2 matrijs opnamesystemen vertegenwoordigen een evolutie voor COLLY, EHT, Weinbrenner en verdere standaard matrijsopnames. Het zijn solide klemsystemen uit één deel met een nieuw structureel en esthetisch ontwerp. Elke ROL3/2 krijgt een warmtebehandeling om de juiste hardheid te verkrijgen aan de contactoppervlakken. Meerdere lengtes zijn beschikbaar van 1100 mm (3.608 ft) tot 6100 mm (20.131 ft) voor elke werkbreedte van iedere kantbank. De TX-verstelling garandeerd de juiste correctie langs de X-as voor een zuivere uitlijning.
Het uiterlijk is verbeterd door het geheel in afmetingen te minimaliseren met bijbehorende ergonomische voordelen.

ONDER OPNAME SYSTEEM

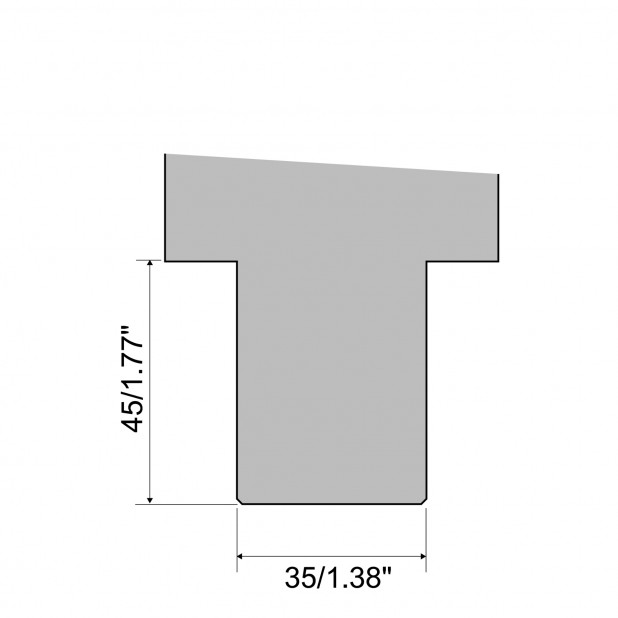

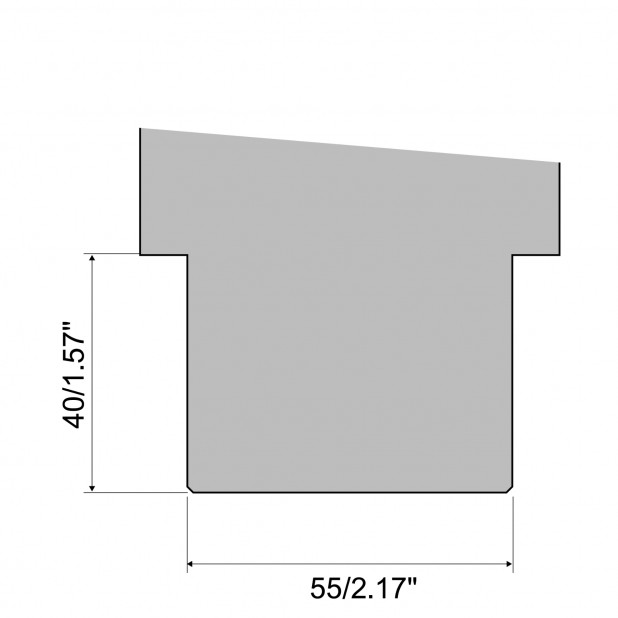

ROL3/2 matrijsopname systemen zijn geschikt voor Colly, Axial, EHT en Weinbrenner matrijzen en heavy duty Amada/Promecam toepassingen met 60mm en 90mm opnamebasis.

AANDRIJVING

Het systeem is leverbaar in pneumatische en hydraulische versie.

INSTALLATIE

ROL3/2-systemen kunnen op de ondertafel worden gemonteerd dankzij schroefgaten volgens de standaard lay-out. In geval van afzonderlijk klemplaten worden de braande schroefgaten benut. Instructies om het systeem te installeren op een kantbank en programmering van de CNC-besturing staan ​​vermeld in de gebruikershandleiding.

REGELEENHEID: PDU MOLT

  • Reguleert de luchtdruk van de ingang & uitgang van het circuit
  • Verhoogt de luchtdruk van de compressor voor optimale klemming
  • Geeft elektrisch signaal aan CNC in geval van onderdruk systeem en activeert noodstop kantbank
  • Alle tussenstukken zijn onderling verbonden door middel van pneumatische luchtslangen en hebben een werkdruk van 12 bar om een hoge klemkracht te garanderen
  • Drukverhoger inbegrepen
  • Ook verkrijgbaar als TOP VERSIE geleverd met omhulzing

ROL3 MAN

Pneumatisch snelopnamesysteem bovenzijde in C45 en 42CrMo4 voor R3-R7-R8-R10-RX gereedschap, lengte van 500 mm.
