FAST CLAMP1PRODUCTEN > KLEMSYSTEMEN > DOUBLE FAST CLAMP1FAST CLAMP3

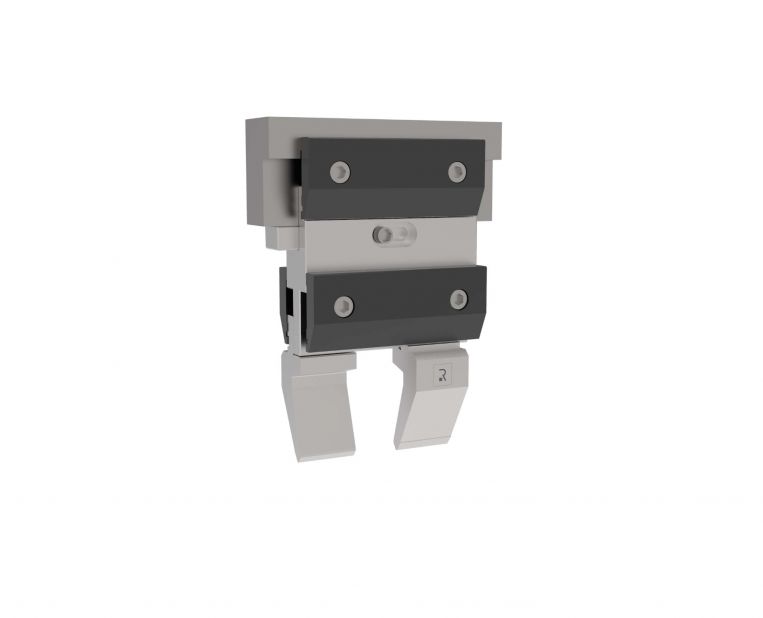

DOUBLE FAST CLAMP1

Type met tussenstuk Prijs
DFC1
DFC1.INT100F INT100F
DFC1.INT120F INT120F
DFC1.INT100 INT100
DFC1.INT120 INT120
DFC1.INT150 INT150
DFC1.INT120-40 INT120-40
DFC1.INT150-40 INT150-40
DFC1.INT120HD INT120HD
DFC1.INT150HD INT150HD
DFC1.INT120-40HD INT120-40HD
DFC1.INT150-40HD INT150-40HD
  • Omschrijving
  • Eigenschappen
  • Bijlagen

Manueel snelopnamesysteem bovenzijde met klemplaten voor- en achterzijde voor R1 gereedschap, lengte 150 mm. Max. capaciteit 1000 kN/m.

*zonder bombeerspie

FAST CLAMP1 is een combinatie van traditionele klemplaten met inbusbouten en een hendel. Klemplaten zijn gemaakt van een meer resistent materiaal en hebben verschillende behandelingen ondergaan om de weerstand te verhogen en corrosie te voorkomen. Klemmen worden geopend en gesloten door middel van
een hefboom die rond een centrale pen draait. Een van de belangrijkste kenmerken van FAST CLAMP1 is de instelbaarheid van de pen. Dankzij deze functie kan altijd de klemkracht van de klemplaten op het bovengereedschap geregeld worden, zelfs als de opname van het gereedschap versleten is.
FAST CLAMP1 kan op alle standaard tussenstukken gemonteerd worden en dankzij een geharde achterplaat beschadigt de excentriek van de pen het tussenstuk niet in tegenstelling tot conventionele klemplaten.
Een verwijderbare hendel kan worden gebruikt om het openen en sluiten van het klemsysteem gemakkelijker te maken. Een dergelijke hendelverlenging kan worden gebruikt met de kortere LC hendel. Deze is gemonteerd aan de rechterzijde van de bovenbalk om aanvaring tijdens het buigen te voorkomen.
Met FAST CLAMP1 kan R1 bovengereedschap met ROL1 kogellagers verticaal gewisseld worden. Het gereedschap wordt automatisch tegen de schouder gelift wat zorgt voor een perfecte uitlijning van het bovengereedschap.

BOVEN OPNAME SYSTEEM

FAST CLAMP1 is compatibel met alle afkantpersen met Amada-Promecam opname.
Het ROL1 klemsysteem kan in combinatie met ROL1 bovengereedschap (kogelveergelagerd).

DUBBELE KLEMMING

FAST CLAMP1 is verkrijgbaar met alleen een voorklem en of met dubbele klemplaten (voor en achter) - DUBBEL SNEL CLAMP1.

GEREEDSCHAP WISSELEN

Voor- en achterklemplaat maken verticaal gereedschap wisselen mogelijk.

UITLIJNING

FAST CLAMP 1 lift het gereedschap automatisch tegen de schouder wat zorgt voor een perfecte uitlijning van het bovengereedschap.

VEILIGHEID

Verticaal gereedschap wisselen wordt mogelijk gemaakt door veergelagerde kogels in de opname van het bovengereedschap. Het kogelgeveerde systeem opereert tevens als utvalbeveiliging.

AANDRIJVING

Het systeem is verkrijgbaar in handmatige versie. Het is compleet, handmatig, snel en gebruiksvriendelijk klemsysteem.

INSTALLATIE

FAST CLAMP1 is ontworpen voor een kantbank met 50 mm afstand tussen de intermediates. Is deze afstand groter dan voorziet Rolleri het bovengereedschap van de juiste, minimale hoeveelheid veergelagerde kogels voor de juiste opname door de klem. Deze hoeveelheid is afhankelijk van het gereedschapstype en de lengte.
